Inversor de uso geral de tubo único

A Deyan Electric é um fornecedor profissional com vasta experiência em fabricação de aparelhos elétricos industriais. Seu inversor de uso geral LNC500 de tubo único possui alta qualidade, alta densidade de potência e funções completas. Com boa vantagem de preço para compras em grandes quantidades, suporta Modbus e atende diversas necessidades, dignas de sua compra.

Enviar consulta

Descrição do produto

Os conversores de frequência de tubo único inversor de uso geral da série LNC500 são desenvolvidos com base em uma nova plataforma de software e hardware. Para melhor atender às demandas do mercado de equipamentos mecânicos, como máquinas-ferramentas, impressão, têxteis, fibras químicas, materiais de pedra e gravação, esta série de conversores de frequência apresenta alta densidade de potência, funções de proteção completas e funções de aplicação abrangentes. Ele suporta o protocolo de comunicação Modbus padrão (Nota: Para conversores de frequência com potência de 7,5 kW 380 V e inferior e 5,5 kW 220 V e inferior, a interface de comunicação está em um cartão de comunicação independente. Ao fazer um pedido, se você observar "placa de comunicação", a função de comunicação padrão 485 será incluída. Conversores de frequência com potência acima de 7,5 kW 380 V e acima de 5,5 kW 220 V vêm com o função de comunicação padrão 485). Faixa de potência: 0,75 kW-5,5 kW-220 V, 0,75 kW-37 kW-380 V.

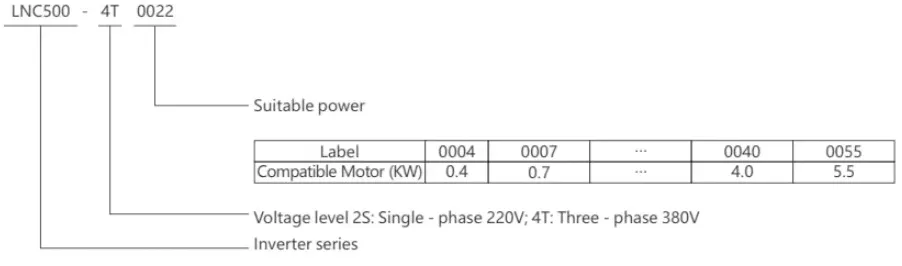

Significado do modelo

LNC500 General-Purpose Inverter (Single-Tube)

Lista de modelos de máquinas

Tensão e potência do conversor de frequência	Carga de uso geral
Tensão e potência do conversor de frequência	Capacidade nominal (kVA)	Corrente de saída nominal (A)	Potência do motor aplicável (kw)
220 V-0,7 kW	1.9	5	0.75
220 V-1,5 kW	2.9	7	1.5
220 V-2,2 kW	3.8	10	2.2
220 V-4,0 kW	5.7	16	4
220 V-5,5 kW	8.5	25	5.5
380 V-1,5 kW	2.4	4.5	1.5
380 V-2,2 kW	3.6	5.5	2.2
380 V-4,0 kW	6.3	9	4
380 V-5,5 kW	8.6	13	5.5
380V-7,5KW	11	17	7.5
380V-11kW	16.5	25	11
380 V-15 kW	20	30	15
380 V-18,5 kW	25.7	39	18.5
380 V-22 kW	29.6	45	22
380 V-30 kW	39.5	60	30
380 V-37 kW	49.4	75	37

Especificações técnicas

Item			Especificação
Entrada	Frequência de tensão		Trifásico 380V50/60Hz	Monofásico 220V50/60Hz
	Flutuação de tensão		Trifásico 300V~460V	Monofásico 170V~270V
Saída	Faixa de tensão		Série 4T#:0~380V	Série 2S#:0~220V
	Faixa de frequência		0~600 Hz
	Capacidade de sobrecarga		110% para longo prazo; 150% por 1 minuto; 180% por 2 segundos
Características de controle	Modo de controle		Controle V/F	Controle vetorial de malha aberta
	Torque inicial		Velocidade 0 a 180%	Velocidade 0 a 180%
	Faixa de regulação de velocidade		1:100	1:200
	Precisão de estabilidade de velocidade		±0,5%	±0,1%
	Tempo de resposta		≤20ms	≤5ms
	Curva V/F		Configuração arbitrária de curvas V/F multissegmento Três curvas fixas: torque constante, redução de torque 0, redução de torque 1
	Aumento de torque		Configuração manual: 0,0 ~ 30,0% da saída nominal; Impulso automático:Determina automaticamente o torque de impulso de acordo com a condição de carga
	Supressão atual		O controle de circuito fechado de corrente limita com precisão a corrente dentro de uma faixa razoável, evitando assim surtos de corrente e disparo de falta
	Supressão de tensão		Em situações onde a tensão da rede flutua frequentemente ou há acelerações e desacelerações frequentes, um controle exclusivo de previsão de tensão é usado para limitar a tensão dentro de uma faixa razoável.
	Resolução de frequência	Quantidade analógica	0,1% da frequência máxima de saída
		Quantidade digital	0,01Hz
	Precisão de frequência	Quantidade analógica	0,1% da frequência máxima de saída
		Quantidade digital	0,01% da frequência de saída definida
Funções típicas	Operação em várias velocidades		Controle multivelocidade programável de 8 estágios, 6 modos de operação disponíveis para seleção
	Operação de frequência oscilante		Operação de frequência oscilante: frequência predefinida e frequência central ajustável, memória de status e restauração após desligamento e falha de energia
	Controle PID		Controlador PID integrado (frequência predefinida disponível)
	Comunicação RS485		Função de comunicação RS485 padrão, suportando protocolo de comunicação MODBUS
	Economia automática de energia		Ajuste a tensão de saída e a compensação de escorregamento em tempo real de acordo com a corrente de saída, permitindo que o motor trabalhe com a maior eficiência o tempo todo
	Regulação automática de tensão		Três formas de regulação dinâmica de tensão, regulação de tensão estática e regulação sem tensão podem ser selecionadas conforme necessário para obter o efeito de operação mais estável
	Detecção de velocidade e reinicialização		Reinício suave e reinício instantâneo do motor
	Contador		Um contador interno para fácil integração do sistema
	Frequência da operadora		Síntese vetorial trifásica: 1,5 ~ 12,0 KHz
	Configuração de frequência	Entrada analógica	Entrada de tensão: 0 ~ 10 V (impedância de entrada 10 K) (limites superiores e inferiores podem ser definidos) Entrada de corrente: 0 ~ 20 mA (tensão de limite superior 12 V) (limites superiores e inferiores podem ser definidos)
		Entrada digital	Definido pelo painel de operação, interface RS485, terminais UP/DW e também pode ser definido em várias combinações com entrada analógica
	Sinal de saída	Saída analógica	1 via 0~10Vtensão ou sinal de corrente 0~20mA
		Saída digital	Saída DO de 2 vias, saída de relé de falha de 1 via (TA, TB, TC)
	Frenagem	Frenagem regenerativa	Mais de 75%
		Frenagem CC	Selecionável durante a inicialização e parada respectivamente, frequência de operação 0 ~ 50,00 Hz, tempo de operação 0 ~ 20,0 s ou operação contínua
Função de proteção	Proteção da fonte de alimentação		Proteção contra subtensão, proteção trifásica contra desequilíbrio de energia
	Proteção de operação		Proteção contra sobrecorrente, proteção contra sobretensão, proteção overneat do inversor, proteção overroad do inversor, proteção contra sobrecarga do motor, proteção contra perda de fase de saída, proteção de unidade de módulo, proteção contra perda de fase de entrada, proteção contra overioad da fonte de alimentação de comutação
	Anomalia do equipamento		Anomalia de detecção de corrente, anomalia de memória EEPROM, anomalia da unidade de controle, superaquecimento do motor, falha de engate MC, falha de temperatura
	Conexão do motor		Motor não conectado, parâmetros trifásicos desequilibrados do motor, erro de identificação de parâmetro
Ambiente	Temperatura ambiente		-10℃ a+50℃(não congelante)
	Umidade ambiente		Abaixo de 90% (sem glacê)
	Ambiente circundante		Dentro de casa (sem luz solar direta, sem gases corrosivos ou inflamáveis, sem névoa de óleo, poeira, etc.)
	Altitude		Abaixo de 1000m
	Nível de proteção		IP20
	Método de resfriamento		Resfriamento por ar forçado
	Nível de vibração		<20 m/s²

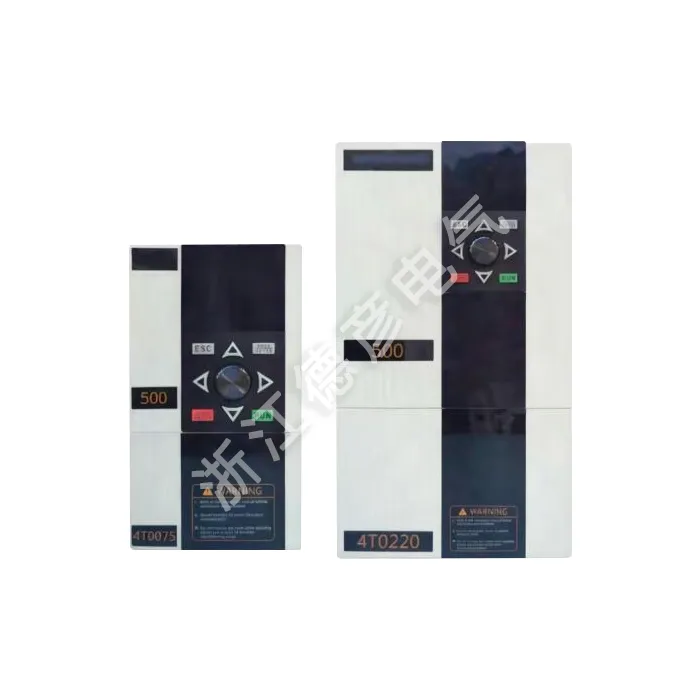

LNC500 General-Purpose Inverter (Single-Tube)
