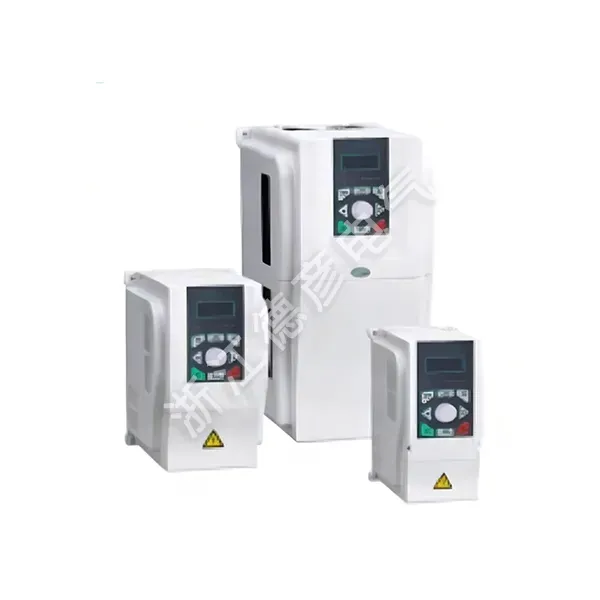

Inversor de uso geral

A Deyan Electric é um fornecedor profissional com vasta experiência em aparelhos elétricos industriais, com boa vantagem de preço e cobrindo os mercados europeu e americano. Seu inversor de uso geral LNC820 possui funções avançadas e qualidade estável. É adequado para compras a granel, aplicável a têxteis, bombas e muito mais, trazendo controle eficiente do motor.

Enviar consulta

Descrição do produto

Os inversores da série LNC820 são inversores de uso geral que podem facilmente acionar e controlar motores assíncronos. Eles apresentam funções poderosas e desempenho estável, atendendo aos principais padrões e certificações internacionais. O chip de controle principal é um chip DSP dedicado para controle do motor, permitindo maior desempenho e maior precisão no controle do acionamento do motor, métodos de comutação e superposição de fontes de frequência mais diversos, um algoritmo PID avançado, velocidade de 15 etapas e operação automática do programa, bem como controle de oscilação de frequência e funções de rastreamento de velocidade. Ao mesmo tempo que melhora a confiabilidade do produto e a adaptabilidade ambiental, ele fortalece o design ou a mesquinhez do cliente e a especialização da indústria, com funções mais otimizadas, aplicações mais flexíveis e desempenho mais estável. Pode ser aplicado em indústrias como têxteis, fabricação de papel, trefilagem, máquinas-ferramentas, embalagens, alimentos, ventiladores, bombas, etc., e diversas séries de equipamentos de produção automatizados. Este inversor de uso geral é padrão - equipado com uma função de comunicação 485, e as unidades de potência de 22kW e abaixo são padrão - equipadas com uma unidade de frenagem.

Faixa de potência: 0,75 kW ~ 5,5 kW - 220 V, 0,75 kW ~ 400 kW - 380 V.

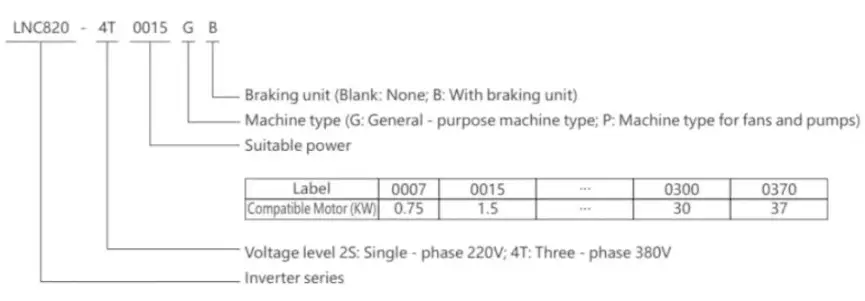

Significado do modelo

LNC820 General-Purpose Inverter

Recursos do produto

● Maximize a eficiência do motor
● Reduza as perdas do motor e o consumo de energia
● Existem três métodos de configuração de curva: A curva linear é adequada para cargas comuns de torque constante. A curva multiponto é adequada para muitos desidratadores e centrífugas. A curva quadrática é adequada para cargas de ventiladores e bombas.
Os três pontos da curva podem ser ajustados
● A curva mais adequada pode ser definida de acordo com as características de torque do equipamento para obter melhores resultados de economia de energia
● Pode conseguir uma partida suave e evitar falhas de sobrecorrente causadas pela partida direta
● É mais adequado para o uso de ventiladores e bombas. ● Pode evitar provocações de sobrecorrente causadas pela partida direta e conseguir uma partida suave
● Quando a demanda de torque do motor é baixa, a corrente de excitação é reduzida de acordo com a corrente de carga

Instruções da placa de identificação

MODELO:	LNC820-4T0040GB/4T0055PB
PODER:	4KW 9A/5,5KW 13A
ENTRADA:	3PH AC380V 50 Hz/60 Hz
SAÍDA:	3PH ACOV-380V OHZ-500HZ
S.N:	Código de barras

Especificação técnica

Item		Especificação
Funções básicas	Frequência de saída	0-500Hz
	Frequência da operadora	0,8kHz ~ 12kHz a frequência portadora pode ser ajustada automaticamente de acordo com as características da carga
	Resolução de frequência	0,01Hz
	Modo de controle	Controle V/F
	Características de torque	Com compensação de torque e compensação de escorregamento, torque inicial: máquina tipo G 0,5 Hz/150%, máquina tipo P 0,5 Hz/100%
	Aumento de torque	Aumento de torque automático; Aumento de torque manual 0,1% ~ 30,0%
	Capacidade de sobrecarga	Máquina tipo G: 150% da corrente de saída nominal para 60S Máquina tipo P: 130% da corrente de saída nominal para 60S
	Faixa de regulação de velocidade	1:100
	Precisão de estabilidade de velocidade	±1%
	Regulação automática de tensão (AVR)	Quando a tensão da rede muda, ela pode manter automaticamente uma tensão de saída constante
	Controle de bloqueio de sobretensão e sobrecorrente	Limita automaticamente a corrente e a tensão durante a operação para evitar disparos frequentes de sobrecorrente e sobretensão
	Função rápida de limitação de corrente	Minimiza falhas de sobrecorrente para proteger a operação normal do conversor de frequência
	Curva V/F	Quatro modos: tipo linear; tipo multiponto; separação V/f completa; separação V/f incompleta
	Curvas de aceleração e desaceleração	Modos de aceleração e desaceleração linear ou curva S; quatro tempos de aceleração e desaceleração; intervalo de tempo de aceleração e desaceleração: 0,1 ~ 6500,0 s
	Frenagem CC	Frequência de frenagem DC: 0,00 Hz ~ frequência máxima, tempo de frenagem: 0,0 s ~ 36,0 s, valor da corrente de ação de frenagem: 0,0% ~ 100,0%
	PLC simples, operação multivelocidade	Faixa de frequência de jog: 0,00 Hz ~ 50 Hz; tempo de aceleração e desaceleração de jog: 0,0 s ~ 6500,0 s
	Controle de corrida	A operação de até 16 velocidades pode ser alcançada através do PLC integrado ou terminais de controle
	PID integrado	Ele pode implementar facilmente um sistema de controle de circuito fechado de controle de processo
Características operacionais	Canal de comando operacional	Três canais: fornecidos pelo painel de operação, fornecidos pelos terminais de controle, fornecidos pela porta de comunicação serial.
	Fonte de frequência	Dez fontes de frequência: fornecidas pelo botão do painel, fornecidas pelo painel de operação, fornecidas pela tensão analógica, fornecidas pela corrente analógica, fornecidas pela comunicação RS485, multivelocidade, PID, PLC simples, que pode ser comutado de várias maneiras
	Fonte de frequência auxiliar	Dez fontes de frequência auxiliares. Pode alcançar com flexibilidade o ajuste fino de frequência auxiliar e a síntese de frequência
	Terminais de entrada	Seis terminais de entrada digital, um dos quais pode ser usado como entrada de pulso de alta velocidade Dois canais de entrada analógica, Al1: faixa de entrada 0 ~ + 10 V, Al2: faixa de entrada 0 ~ + 10 V/0-20 mA
Operação de display e teclado	Terminais de saída	Um terminal de saída de pulso de alta velocidade, emitindo sinais de onda quadrada de OkHz ~ 50kHz que podem realizar a saída de quantidades físicas, como frequência definida e frequência de saída Um terminal de saída digital Um terminal de saída de relé Dois terminais de saída analógica, AO2: 0V ~ 10V, A01: 0V ~ 10V / 0-20mA, que podem indicar frequência de saída / corrente / tensão / comando de frequência / saída de sinal de fator de velocidade / potência
Operação de display e teclado	Visor LED	É equipado com 8 teclas de função, um LED de 5 dígitos e 7 segmentos e 5 indicadores LED de status. Ele pode realizar rotação para frente, rotação reversa, reset, stop.jog, bem como configuração de parâmetros e exibição
Características de proteção	Função de proteção	Detecção de curto-circuito do motor ao ligar, proteção contra perda de fase de saída, proteção contra sobrecorrente, proteção contra sobretensão, proteção contra subtensão, proteção contra superaquecimento, proteção contra sobrecarga, etc.
Características de proteção	Função de proteção
Ambiente	Local de aplicação	Dentro de casa, não exposto diretamente à luz solar, livre de poeira, gases corrosivos, gases inflamáveis, névoa de óleo, vapor de água, gotejamento de água ou sal, etc.
	Altitude	Menos de 1000m
	Umidade ambiente	-10℃~+40℃(Quando a temperatura ambiente está entre 40℃~50℃, é necessária uma operação de redução de potência)
	Umidade	Menos de 95% UR, sem condensação de gotas de água
	Vibração	Menos de 5,9m/s²(0,6g)
	Temperatura de armazenamento	-20℃~+60℃

LNC820 General-Purpose Inverter
