Caixa de ramificação de cabo de alta tensão （Estação de comutação externa）

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. A caixa de derivação de cabos de alta tensão (estação de comutação externa) é uma estação de comutação externa compacta e à prova de intempéries para redes de distribuição de 6 a 35 kV. Ele permite ramificação, conexão e isolamento seguros de cabos por meio de conectores plug-in totalmente isolados, com pontos de desconexão visíveis e aterramento confiável. Esta solução que economiza espaço simplifica a expansão e manutenção da rede.

Enviar consulta

Descrição do produto

A caixa de derivação de cabo de alta tensão (estação de comutação externa) é uma estação de comutação externa compacta e à prova de intempéries para redes de distribuição de 6-35kV, é uma unidade principal de anel externo avançada com isolamento de gás que incorpora tecnologias de padrão internacional. As caixas de derivação de cabos de alta tensão são projetadas para redes de distribuição de 12/24kV, possuem isolamento SF6 totalmente vedado, construção modular e operação livre de manutenção, adequada para ambientes agressivos. Suportando funções de automação expansíveis, permite a distribuição confiável de energia em parques industriais, áreas urbanas e centros comerciais, ao mesmo tempo que facilita a inteligência da rede.

Parâmetro do produto (especificação)

Nome do Projeto			Unidade	Interruptor de carga
Nome do Projeto			Unidade	Unidade de comutação de carga C	Unidade Elétrica Combinada F	V- Unidade de Disjuntor
Tensão nominal			kv	24/12	24/12	24/12
Frequência nominal			Hz	50	50	50
Corrente nominal			A	630	125	630
Corrente de transferência nominal			A		1750
Nível de isolamento nominal	1 min Tensão suportável de frequência de energia (fase-terra)	alternadamente, em oposição	KV		42/65
		Entre os intervalos	KV		48/79
	Tensão de impulso relâmpago	alternadamente, em oposição	KV		75/125
	Tensão de impulso relâmpago		KV		85/145
Corrente nominal de interrupção de curto-circuito			kV	20	315	20
Corrente nominal de fechamento de curto-circuito			KÁ	50	80	50
Corrente nominal de fechamento de curto-circuito (chave de aterramento)			KÁ	50		50
Corrente suportável nominal de curto prazo		Circuito principal	ka	20	20	20
Corrente suportável nominal de curto prazo		Chave de aterramento	KÁ	20	20	20
Duração nominal de curto prazo		Circuito principal	S	4		4
Duração nominal de curto prazo		Chave de aterramento	S	4	4	4
Corrente suportável de pico nominal		Circuito principal	KÁ	50		50
Corrente suportável de pico nominal		Chave de aterramento	KÁ	50	50	50
Teste de Arco Interno (Teste de Arco de Combustão Interna)			A	630	20kA/0,5s	630
Corrente nominal de interrupção em malha fechada			A	630	Limitado pelo fusível	630
Corrente nominal de interrupção de carga ativa			A	10	Limitado pelo fusível	25
Corrente nominal de carga e interrupção do cabo			Segundo	5000	17.4	3000
Vida mecânica		Chave de carga/desconexão	Segundo	3000	5000	3000
		Chave de aterramento	Segundo		3000	10000
		Disjuntor a vácuo	MPa
Pressão do gás SF6 (pressão absoluta a 20°C)					0.035
Taxa anual de queda de raios					≤0,025% anualmente
Classificação de proteção para câmara de ar e tubo fusível					IP67
Classificação de proteção de gabinete e habitação					IP4X

Característica e aplicação do produto

Design compacto para exteriores

Proteção Ambiental Completa

Tecnologia avançada de isolamento de gás

Configuração modular flexível

Operação Livre de Manutenção

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shopping centers, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

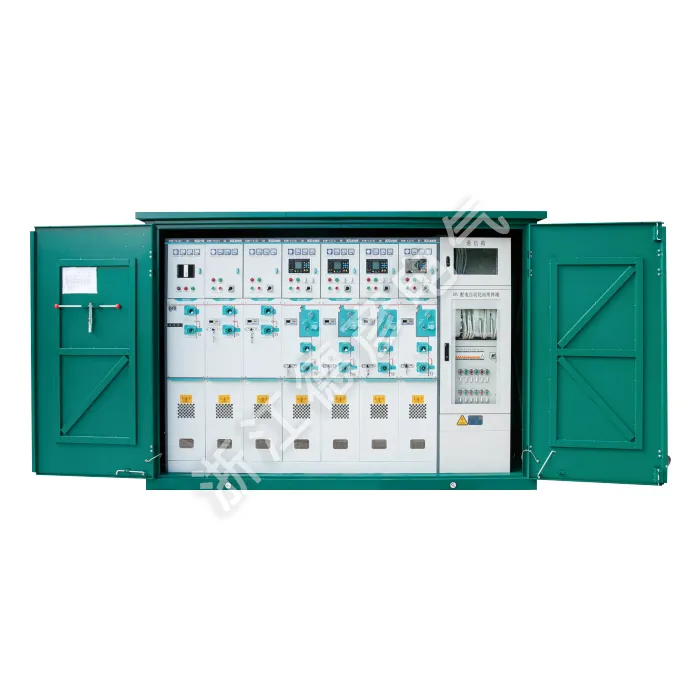

High Voltage Cable Branch Box (Outdoor Switching Station)
