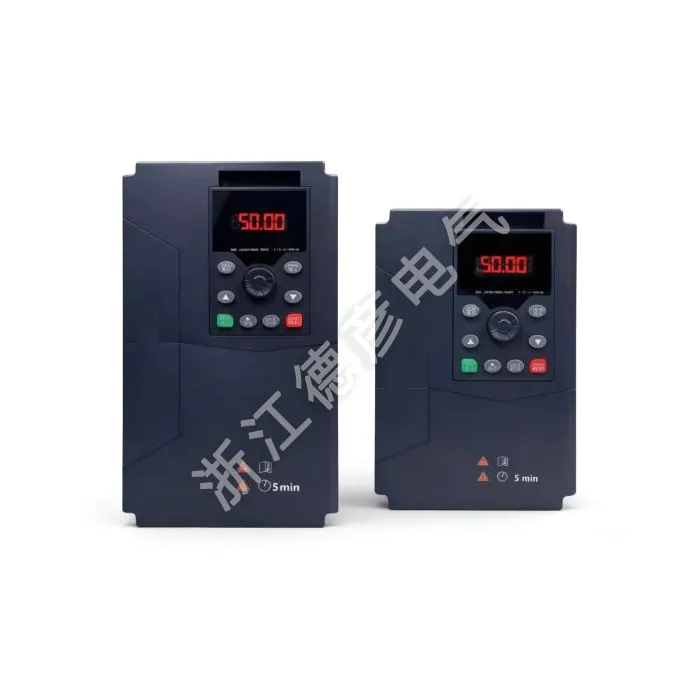

Inversor para trefilaria

A Deyan Electric é um fornecedor elétrico industrial profissional, que fornece soluções confiáveis e boas vantagens de preço, cobrindo os mercados europeu e americano. Seu inversor LNC860L para trefilaria possui controle avançado de tensão e qualidade estável. Adequado para compra a granel, ele se adapta às indústrias de fios e cabos, garantindo uma operação estável.

Enviar consulta

Descrição do produto

A série LNC860L de conversores de frequência dedicados a trefiladeiras não apenas possui todos os recursos de alto desempenho dos conversores de frequência de vetor 8605, mas também pode obter controle de tensão de malha fechada e controle de tensão de malha aberta, atendendo a vários requisitos de enrolamento e desenrolamento. Possui um modelo matemático integrado para controle de enrolamento de tensão e suporte cálculo automático do diâmetro do rolo. Pode ser amplamente utilizado em indústrias como fios e cabos, processamento de folhas de metal, enrolamento, trefilagem de metal e trefilagem de plástico. Este inversor para trefilaria é padrão - equipado com uma função de comunicação 485 e uma unidade de frenagem é padrão - equipado para potência de 22kW e abaixo. Faixa de potência: 0,75 kW-400 kW-380 V.

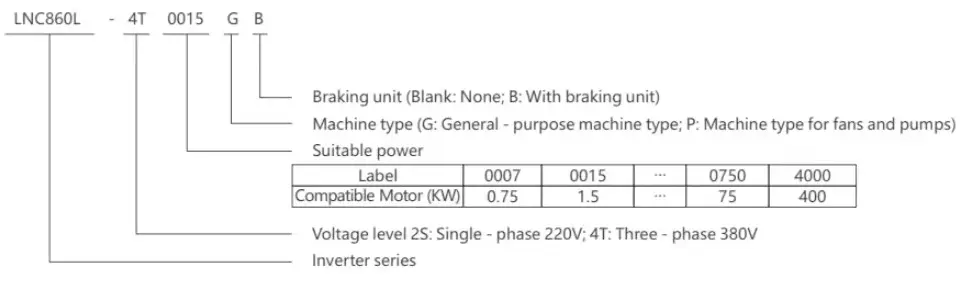

Significado do modelo

LNC860L Inverter for Wire-Drawing Machine

Recursos do produto

▲ Controle vetorial de alto desempenho, grande torque de baixa frequência e saída estável

▲ Suporta vários codificadores: ABZ incremental, U incremental e resolvedor

▲ Ampla entrada de tensão, regulação automática de tensão de saída (AR), sem desligamento durante perda momentânea de energia, com maior adaptabilidade

▲ Suporta controle de tensão de circuito fechado e controle de tensão de circuito aberto

▲ Modelo matemático integrado para controle de enrolamento de tensão, suporta cálculo automático do diâmetro do rolo

▲ Arranque suave, operação estável e tensão constante

▲ Detecção automática de quebra de fio, compensação automática de inércia

▲ Combinação de sistema de enrolamento e desenrolamento, pode compartilhar o barramento CC, economizando energia elétrica

▲ Algoritmo PID avançado integrado, com resposta rápida, forte adaptabilidade e fácil depuração

▲ Controle de velocidade de 16 etapas, PLC simples realiza controle lógico multifuncional, como tempo, velocidade constante e configuração de direção

▲ Interface de comunicação RS485 incorporada suporta protocolo Modbus

▲ Múltiplas funções de proteção: sobretensão, sobrecorrente, sobrecarga, superaquecimento, etc.

Instruções da placa de identificação

MODELO:	LNC860L-4T0037GB/4T0055PB
PODER:	3,7KW 9A/5,5KW 13A
ENTRADA:	3PH AC380V 50 Hz/60 Hz
SAÍDA:	3PH ACOV-380V OHZ-400HZ
S.N:	Código de barras

Lista de tipos de máquinas

Modelo de conversor de frequência	Capacidade de potência (kVA)	Corrente de entrada (A)	Corrente de saída (A)	Motor aplicável (KW)
Fonte de alimentação monofásica: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Fonte de alimentação trifásica: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Especificações técnicas

Item		Especificação
Características de controle	Frequência de saída	0-500 Hz
	Frequência da operadora	0,8kHz ~ 12kHz A frequência portadora pode ser ajustada automaticamente de acordo com as características da carga
	Resolução de frequência de saída	0,01Hz
	Modo de controle	Controle vetorial de malha aberta (SVC) Controle V/F Controle vetorial de malha fechada (FVC)
	Características de torque	Com compensação de torque e compensação de escorregamento, o torque inicial pode chegar a 150% em 0,5 Hz
	Precisão do controle de torque	±5%(CVF)
	Critério de ação para prevenção de estol	Definido como uma porcentagem da corrente nominal, variando de 20% a 250%
	Faixa de regulação de velocidade	1:100(CVL) 1:1000(CVF)
	Precisão de estabilização de velocidade	±0,5%(CVL) ±0,02%(CVF)
	Capacidade de sobrecarga	150% da corrente de saída nominal por um minuto
	Curva V/F	Quatro modos:linear;multiponto;separação V/f completa;separação V/f incompleta
	Curva de aceleração e desaceleração	Modos de aceleração e desaceleração linear ou curva S; quatro tempos de aceleração e desaceleração; intervalo de tempo de aceleração e desaceleração 0,1 ~ 6500,0 s
	Frenagem CC	Frequência de frenagem DC: 0,00 Hz ~ frequência máxima. Tempo de frenagem: 0,0 s ~ 60,0 s, valor da corrente de ação de frenagem: 0,0% ~ 100,0%
	Controle de corrida	Faixa de frequência de jog: 0,00 Hz ~ frequência máxima, tempo de aceleração e desaceleração de jog 0,1 s ~ 6500,0 s
	PLC simples, operação de velocidade em várias etapas	A operação de velocidade de até 16 etapas pode ser alcançada através do PLC integrado ou terminais de controle
	PID integrado	Ele pode facilmente realizar o sistema de controle de circuito fechado de controle de processo
	Regulação automática de tensão (AVR)	Quando a tensão da rede muda, ela pode manter automaticamente uma tensão de saída constante
	Função rápida de limitação de corrente	Minimize ao máximo as falhas de sobrecorrente e proteja a operação normal do conversor de frequência
Características operacionais	Canal de comando operacional	Três canais: fornecidos pelo painel de operação, fornecidos pelos terminais de controle, fornecidos pela porta de comunicação serial.
	Fonte de frequência	Dez fontes de frequência: fornecidas pelo botão do painel, fornecidas pelo painel de operação, fornecidas pela tensão analógica, fornecidas pela corrente analógica, fornecidas pela comunicação RS485, que podem ser comutadas de várias maneiras
	Fonte de frequência auxiliar	Dez fontes de frequência auxiliares. Pode alcançar com flexibilidade o ajuste fino de frequência auxiliar e a síntese de frequência
	Terminais de entrada	Seis terminais de entrada digital, um dos quais pode ser usado como entrada de pulso de alta velocidade. Dois canais de entrada analógica, Al1: faixa de entrada 0 ~ + 10 V, Al2: faixa de entrada 0 ~ + 10 V / 0-20 mA
	Terminais de saída	Um terminal de saída de pulso de alta velocidade, emitindo sinais de onda quadrada de OkHz ~ 50kHz, que pode realizar a saída de quantidades físicas, como frequência definida e frequência de saída Um terminal de saída digital Um terminal de saída de relé Dois terminais de saída analógica: OV ~ 10V / 0-20mA, que podem indicar a saída de frequência de saída / corrente / tensão / comando de frequência / velocidade de rotação / sinais de fator de potência
	Função de proteção	Detecção de curto-circuito do motor na entrada e saída de proteção contra perda de fase, proteção contra sobrecorrente, proteção contra sobretensão, proteção contra subtensão, proteção contra sobrecarga de proteção contra superaquecimento, etc.
Ambiente	Local de aplicação	Dentro de casa, não exposto diretamente à luz solar, livre de poeira, gases corrosivos, gases inflamáveis, névoa de óleo, vapor de água, gotejamento de água ou sal, etc.
	Altitude	Menos de 1000m
	Umidade ambiente	-10℃~+40℃(Quando a temperatura ambiente está entre 40℃~50℃, é necessária uma operação de redução de potência)
	Umidade	Menos de 95% UR, sem condensação de gotas de água
	Vibração	Menos de 5,9m/s²(0,6g)
	Temperatura de armazenamento	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
