Painel compacto isolado a ar

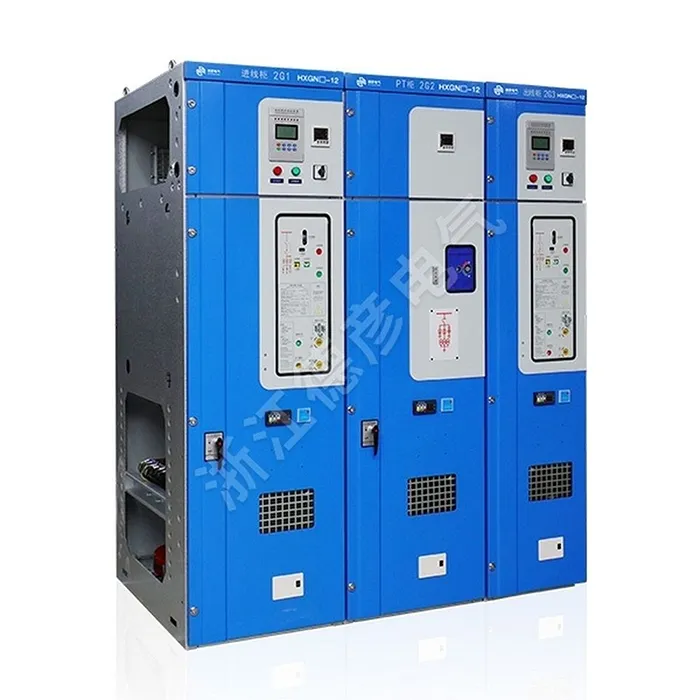

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. O principal componente de comutação do painel compacto com isolamento AIR normalmente emprega uma chave seccionadora de carga a vácuo ou gás SF6 altamente confiável, que fornece forte desempenho de comutação de corrente de carga e capacidade confiável de curto-circuito. O invólucro do quadro compacto isolado a ar é construído a partir de placas de aço de alta qualidade, formadas por meio de processos controlados por computador (CNC), garantindo resistência mecânica robusta e resistência à corrosão. Uma característica importante do design é sua excepcional compacidade. Através de um layout tridimensional otimizado, ele integra vários compartimentos funcionais – incluindo barramento, interruptor, cabo e câmaras de instrumento/mecanismo operacional – dentro de um espaço mínimo. Esses compartimentos são segregados por divisórias metálicas sólidas aterradas, um recurso crítico de segurança que garante a integridade operacional e evita a propagação de faltas internas.

Enviar consulta

Descrição do produto

O painel compacto com isolamento a ar, desenvolvido por nossa empresa em resposta às demandas dos usuários de energia por confiabilidade, segurança e compacidade em equipamentos elétricos, apresenta isolamento de ar, design compacto, direitos totais de propriedade intelectual e testes de tipo abrangentes. Adequado para sistemas elétricos de 10kV/7,2kV em edifícios públicos, estruturas residenciais comerciais, setores industriais e de mineração. O painel compacto isolado a ar também é ideal para equipamentos mecânicos completos acionados por motor de alta tensão que exigem soluções compactas.

Parâmetro do produto (especificação)

Número de série	Projeto	Unidade	Gabinete de comutação de carga	Gabinete Elétrico Combinado	Gabinete de disjuntor
01	Tensão nominal	kv	12	12	12
02	Frequência nominal	Hz	50/60	50/60	50/60
03	Corrente nominal	A
04	Ônibus principal	A	630	630	630
05	Ônibus principal da filial	A	630	125 (dependendo da corrente nominal do fusível)	630
06	Nível de isolamento nominal	kV
07	Tensão suportável de frequência de energia (fase-fase e fase-terra)	Kv	42	42	42
08	Tensão suportável de frequência de energia (entre interrupções)	Kv	48	48	48
09	Tensão suportável de frequência de energia (circuitos auxiliares e de controle)	Kv	2	2	2
10	Tensão suportável ao impulso atmosférico (fase-fase e fase-terra)	Kv	75	75	75
11	Tensão suportável de impulso de raio (entre portas)	Kv	85	85	85
12	Corrente suportável nominal de curto prazo (r.m.s)	ka
13	Circuito principal	ka	20/3S	-	25/2S
14	Circuito de aterramento	ka	20/2S	-	25/2S
15	Corrente suportável de pico nominal (pico)	ka	50	80	63
16	Corrente nominal de fechamento de curto-circuito (pico)	ka	50
17	Corrente nominal de interrupção de curto-circuito	ka	-	31.5	25
18	Corrente de transferência nominal	ka	-	1700	-
19	Corrente nominal de interrupção de carga ativa	A	630	-	-
20	Corrente nominal de interrupção em malha fechada	A	630	-	630
21	Corrente nominal de carga e interrupção do cabo	A	10	-	15
22	Classificação de proteção	Segundo	IP3X	IP3X	IP3X
23	Vida mecânica
24	Interruptor de carga		5000	5000	10000
25	Chave de aterramento		2000	2000	2000

Característica e aplicação do produto

1. Design compacto e que economiza espaço

2. Uso de ar como meio de isolamento primário

3. Custo-benefício e vantagem econômica

4. Segurança aprimorada com sistemas de intertravamento robustos

5. Alta confiabilidade e facilidade de manutenção

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo
