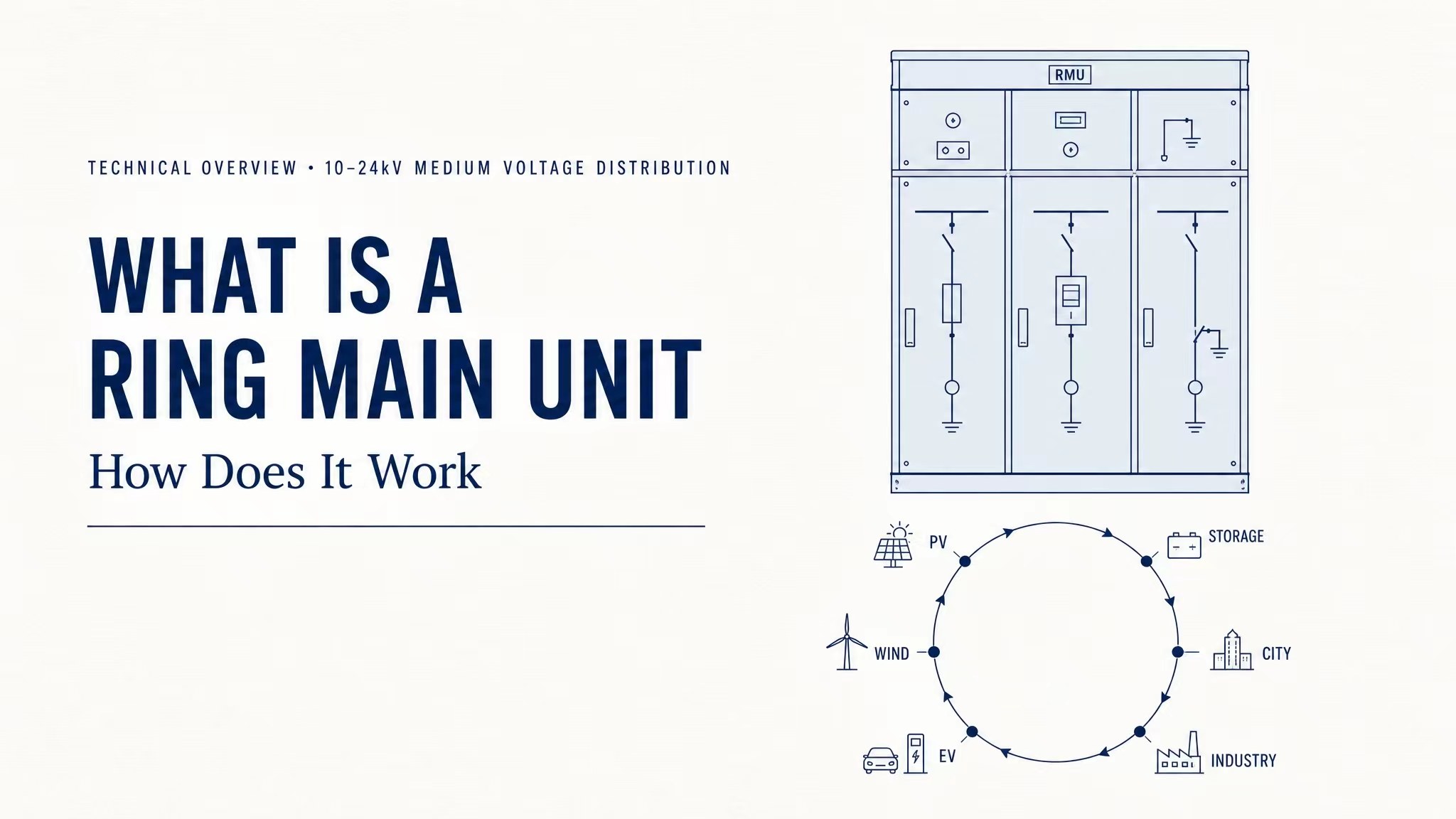

O que é uma unidade principal de anel e como funciona

Na renovação de gasodutos urbanos, apoiando a distribuição de energia para novas energias e projetos de fornecimento de energia para comunidades residenciais e parques industriais,Unidades principais de anel(RMUs) servem como painel central em redes de distribuição em anel de média tensão de 10 a 24 kV. Graças à sua estrutura de gabinete compacta, conjuntos de interruptores de carga confiáveis ​​e modo de fonte de alimentação de anel flexível, as RMUs se tornaram equipamentos convencionais para distribuição de energia externa, correspondência de subestações de caixa e distribuição de energia de dutos subterrâneos. Este documento fornece uma introdução detalhada que abrange os princípios básicos de funcionamento do equipamento, cinco vantagens principais, locais aplicáveis, inspeção e manutenção de rotina, bem como a tendência técnica de novas RMUs ecológicas com isolamento a gás na indústria, atendendo a palavras-chave de pesquisa comuns no setor elétrico.

I. Princípio Básico de Funcionamento

A fonte de alimentação em anel refere-se à formação de um circuito fechado de fonte de alimentação conectando vários cabos de alta tensão de ponta a ponta. Equipadas com componentes internos, incluindo chaves de carga, chaves de aterramento e fusíveis, as RMUs controlam a conexão e desconexão de linhas de cabos dentro do circuito.

Quando ocorre curto-circuito ou danos no cabo em uma seção da rede em anel, a RMU pode desconectar rapidamente o segmento defeituoso. Os circuitos de som ainda podem transmitir energia bidirecionalmente, evitando quedas de energia em toda a área e melhorando muito a estabilidade do fornecimento de energia das redes de distribuição urbanas --- esta é sua função principal que o distingue dos gabinetes de distribuição comuns de alta tensão.

II. Cinco recursos principais do produto

1. Design de gabinete compacto para economizar espaço de instalação
Com uma estrutura modular integrada, seu volume total é muito menor do que os gabinetes de distribuição convencionais de alta tensão. Ele pode ser instalado diretamente em cinturões verdes rodoviários, poços de cabos e salas de distribuição de energia subterrâneas apertadas, tornando-o ideal para pontos de distribuição de energia externos com pouco espaço nas cidades.

2. Múltiplos meios isolantes opcionais com excelente desempenho de segurança
O mercado oferece vários tipos, incluindo produtos com isolamento a gás SF6, ar seco ecológico com isolamento a gás, isolamento sólido e produtos isolados a ar. A estrutura do gabinete totalmente selada é à prova d'água e à prova de poeira com um grau de proteção IP67, resistindo à erosão causada por chuva, areia, umidade e névoa salina costeira para operação externa 24 horas por dia.

3. Fonte de alimentação em anel com isolamento rápido de falhas
Ele suporta comutação de anel de alimentação dupla. Quando ocorre uma falha num único ramal, a unidade bloqueia e isola a falha instantaneamente sem interromper o fornecimento de energia a outros utilizadores, tornando-a indispensável para a modernização e renovação da rede eléctrica em áreas urbanas antigas.

4. Estrutura simples com desempenho livre de manutenção a longo prazo
Os componentes internos das RMUs isoladas a gás estão livres de oxidação pelo ar ambiente, reduzindo a carga de trabalho de inspeção diária. As chaves de carga mecânicas apresentam alta durabilidade e podem suportar operações de comutação frequentes.

5. Suporte para atualização inteligente por meio de integração primário-secundário
As novas RMUs inteligentes são equipadas com terminais de sensor para monitorar remotamente a temperatura, a pressão do gás e os sinais de falha na linha. Compatível com sistemas back-end de redes inteligentes, eles permitem operação autônoma e alarmes automáticos de falhas, alinhando-se com a tendência de transformação inteligente da distribuição de energia.

III. Principais cenários de aplicação

● Renovação de cabos subterrâneos em bairros urbanos antigose redes de anéis de distribuição de energia ao ar livre ao longo de estradas municipais

● Unidades de distribuição de energia de alta tensão para bairros residenciais, complexos comerciaise garagens subterrâneas

● Armários de distribuição de entrada e saídadentro de subestações tipo caixa

● Distribuição de energia conectada à rede de 10kVpara centrais fotovoltaicas e projetos de armazenamento distribuído de energia

● Apoiar sistemas de fornecimento de energia para parques industriais, zonas industriais, minase infraestrutura de vias expressas

● Pontos de fornecimento de energia em anel exterior em ruas costeiras, cidades e zonas rurais;gabinetes anticorrosão se adaptam a ambientes operacionais adversos

4. Métodos padrão de manutenção diária

1. Inspecione regularmente o exterior do gabinetepara amassados, corrosão ou tiras de vedação envelhecidas/danificadas em portas de armários; repare a pintura lascada para evitar ferrugem e entrada de água.

2. Verifique periodicamente a pressão da câmara de gásde modelos isolados a gás e resolva prontamente os alarmes de vazamento de baixa pressão.

3. Teste repetidamente o desempenho de comutação suavedas chaves de carga e chaves de aterramento e limpe a poeira e detritos acumulados dentro do gabinete.

4. Verifique a temperatura das juntas dos cabospara eliminar perigos ocultos, como terminais de fiação soltos e superaquecidos.

5. Realize testes regulares de tensão suportável de isolamentoe verifique o funcionamento normal dos terminais de monitoramento inteligentes e indicadores de falha.

V. Tendência de Desenvolvimento da Indústria

Impulsionadas pela política Dual Carbon, as RMUs ecológicas com isolamento de ar seco estão ganhando ampla popularidade. Eles substituem o hexafluoreto de enxofre tradicional, gás de efeito estufa, por ar limpo como meio isolante para desempenho ambiental superior. Entretanto, a integração do ensino primário-secundário, a miniaturização e a inteligência tornaram-se as principais direções da indústria e as RMU continuam a fornecer apoio fiável à construção de redes de distribuição urbanas inteligentes.
