Inversor Síncrono de Ímã Permanente

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados, apresentando boa vantagem de preço e ampla cobertura nos mercados europeu e americano. Seu inversor síncrono de ímã permanente LNC860E possui controle vetorial avançado e qualidade estável. Adequado para compra em massa, atende cenários de alta tecnologia, como centros CNC, proporcionando regulação precisa e confiável da velocidade do motor.

Enviar consulta

Descrição do produto

Os inversores síncronos de ímã permanente da série LNC860E são conversores de frequência vetorial de alto desempenho de uso geral, usados principalmente para controlar e ajustar a velocidade e o torque de motores síncronos CA trifásicos. Ele usa um chip DSP de 32 bits e possui algoritmos de controle central integrados, como controle vetorial de malha fechada, controle vetorial de malha aberta e controle de torque, permitindo o controle de acionamento de motores síncronos de ímã permanente com maior desempenho e maior precisão. Ele fornece saída de alto torque em baixas velocidades, possui boas características dinâmicas, uma capacidade de sobrecarga extremamente forte e suporta vários cartões PG. Ao mesmo tempo que melhora a confiabilidade do produto e a adaptabilidade ambiental, ele também fortalece o design para usabilidade do cliente e especialização da indústria. Com funções mais otimizadas, aplicações mais flexíveis e desempenho mais estável, ele pode ser amplamente utilizado em cenários de aplicação de médio a alto nível, como máquinas de moldagem por injeção, compressores de ar, servossistemas de média a alta potência, centros de usinagem CNC, equipamentos de elevação e equipamentos têxteis. Este inversor síncrono de ímã permanente vem como padrão com uma função de comunicação 485, e a potência de 22kW e abaixo vem como padrão com uma unidade de frenagem. Faixa de potência: 0,75 kW ~ 400 kW-380 V.

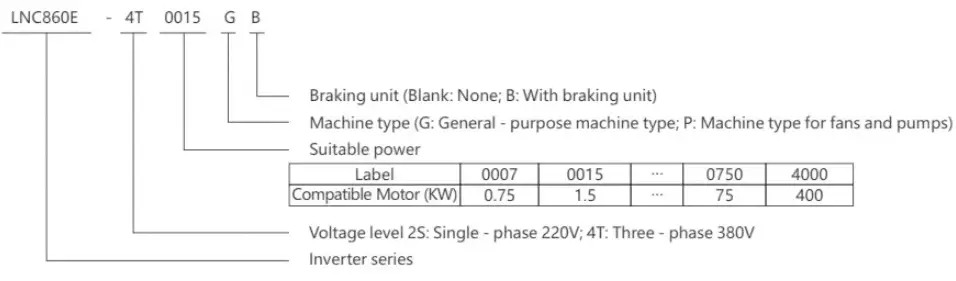

Significado do modelo

LNC860E Permanent Magnet Synchronous Inverter

Recursos do produto

▲ Controle vetorial de malha aberta e malha fechada para motores síncronos de ímã permanente Suporta vários encoders: ABZ incremental, UVW incremental e resolver
▲ Ampla entrada de tensão, regulação automática de tensão de saída (AVR), operação ininterrupta durante perda momentânea de energia, com adaptabilidade mais forte
▲ Suporta vários métodos de configuração de frequência: configuração digital, configuração de quantidade analógica, configuração PID, configuração de comunicação RS485
▲ Arranque suave e operação estável, com função de rastreamento de velocidade
▲Pode compartilhar o barramento DC para economizar energia
▲ Baixo ruído e forte capacidade anti-interferência
▲ Forte capacidade de sobrecarga, 150% do torque nominal pode operar por 60 segundos
▲ Algoritmo PID avançado integrado, com resposta rápida, forte adaptabilidade e fácil depuração
▲ Controle de velocidade de 16 etapas, PLC simples para obter controle lógico multifuncional, como temporização, velocidade constante e controle direcional
▲ Múltiplas funções de proteção: sobretensão, sobrecorrente, sobrecarga, superaquecimento, etc.
▲ Suporta exibição e operação do painel LCD em chinês e inglês. Suporta comunicação Profibus - DP e MODBUS
▲ Adota estruturalmente um design de duto de ar independente, o ventilador pode ser desmontado livremente, com bom desempenho de dissipação de calor

Instruções da placa de identificação

MODELO:	LNC860E-4T0040GB/4T0055PB
PODER:	4KW9A/5,5K
ENTRADA:	3PH AC380V 50 Hz/60 Hz
SAÍDA:	3PH AC0V-380V 0HZ-400HZ
S.N:	Código de barras

Especificações técnicas

Item		Especificação
Características de controle	Frequência de saída	0-500 Hz
	Frequência da operadora	0,8kHz ~ 12kHz. A frequência da portadora pode ser ajustada automaticamente de acordo com as características da carga
	Resolução de frequência de saída	0,01Hz
	Modo de controle	Controle vetorial de malha aberta (SVC) Controle V/F Controle vetorial de malha fechada (FVC)
	Características de torque	Com compensação de torque e compensação de escorregamento, o torque inicial pode chegar a 150% em 0,25 Hz (SVC)
	Precisão do controle de torque	±5%(CVF)
	Critério de ação para prevenção de estol	Definido como uma porcentagem da corrente nominal, variando de 20% a 250%
	Faixa de regulação de velocidade	1:100(CVL) 1:1000(CVF)
	Precisão de estabilização de velocidade	±0,5%(CVL) ±0,02%(CVF)
	Capacidade de sobrecarga	150% da corrente de saída nominal por um minuto
	Curva V/F	Quatro modos:linear;separação V/f completa multiponto;separação V/f incompleta
	Curva de aceleração e desaceleração	Modos de aceleração e desaceleração linear ou curva S; quatro tempos de aceleração e desaceleração; intervalo de tempo de aceleração e desaceleração 0,1 ~ 6500,0 s
	Frenagem CC	Frequência de frenagem DC.0,00Hz ~ frequência máxima. Tempo de frenagem: 0,0s ~ 36,0s, valor da corrente de ação de frenagem: 0,0% ~ 100,0%
	Controle de corrida	Faixa de frequência de jog: 0,00 Hz ~ frequência máxima, tempo de aceleração e desaceleração de jog 0,1 s ~ 6500,0 s
	PLC simples, operação de velocidade em várias etapas	A operação de velocidade de até 16 etapas pode ser alcançada através do PLC integrado ou terminais de controle
	PID integrado	Ele pode facilmente realizar o sistema de controle de circuito fechado de controle de processo
	Regulação automática de tensão (AVR)	Quando a tensão da rede muda, ela pode manter automaticamente uma tensão de saída constante
	Função rápida de limitação de corrente	Minimize ao máximo as falhas de sobrecorrente e proteja a operação normal do conversor de frequência
Características operacionais	Canal de comando operacional	Três canais: fornecidos pelo painel de operação, fornecidos pelos terminais de controle, fornecidos pela porta de comunicação serial.
	Fonte de frequência	Dez fontes de frequência: fornecidas pelo botão do painel, fornecidas pelo painel de operação, fornecidas pela tensão analógica, fornecidas pela corrente analógica, fornecidas pela comunicação RS485, que podem ser comutadas de várias maneiras
	Fonte de frequência auxiliar	Dez fontes de frequência auxiliares. Pode alcançar com flexibilidade o ajuste fino de frequência auxiliar e a síntese de frequência
	terminais de entrada	Seis terminais de entrada digital, um dos quais pode ser usado como entrada de pulso de alta velocidade. Dois canais de entrada analógica, Al1: faixa de entrada 0 ~ + 10 V, Al2: faixa de entrada 0 ~ + 10 V / 0-20 mA
	Terminais de saída	Um terminal de saída de pulso de alta velocidade, capaz de emitir um sinal de onda quadrada de OkHz ~ 50kHz, que pode realizar a saída de quantidades físicas, como frequência definida e frequência de saída. Ele pode ser selecionado como tipo de dreno aberto Um terminal de saída digital Um terminal de saída de relé Dois terminais de saída analógica: OV ~ 10V / 0-20mA, que podem indicar a saída de frequência de saída / corrente / tensão / comando de frequência / velocidade de rotação / sinais de fator de potência
Operação de display e teclado	Visor LED	É equipado com 8 teclas de função, um LED de 7 segmentos de 5 dígitos e 5 indicadores LED de status que podem executar rotação para frente, rotação reversa, redefinir, parar, correr, bem como configuração e exibição de parâmetros
Operação de display e teclado	Função de proteção	Detecção de curto-circuito do motor ao ligar, proteção contra perda de fase de entrada e saída, proteção contra sobrecorrente, proteção contra sobrecarga, proteção contra subtensão, proteção contra sobreaquecimento, proteção contra sobrecarga, etc.
Ambiente	Local de aplicação	Dentro de casa, não exposto diretamente à luz solar, livre de poeira, gases corrosivos, gases inflamáveis, névoa de óleo, vapor de água, gotejamento de água ou sal, etc.
	Altitude	Menos de 1000m
	Umidade ambiente	-10℃~+40℃(Quando a temperatura ambiente está entre 40℃~50℃, é necessária uma operação de redução de potência)
	Umidade	Menos de 95% UR, sem condensação de gotas de água
	Vibração	Menos de 5,9m/s²(0,6g)
	Temperatura de armazenamento	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
