Painel de distribuição revestido de metal extraível CA

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. O painel de distribuição AC extraível revestido de metal oferece maior segurança e flexibilidade de manutenção. Seus disjuntores extraíveis permitem fácil manutenção sem desenergizar todo o sistema, enquanto a construção metálica totalmente fechada e aterrada garante máxima proteção e confiabilidade ao operador em aplicações de distribuição de energia de média tensão

Enviar consulta

Descrição do produto

O painel metálico extraível CA, este equipamento é adequado para sistemas de energia CA trifásicos com tensão nominal de 12kV e frequência nominal de 50Hz. Ele é usado para receber e distribuir energia elétrica enquanto fornece controle, proteção e monitoramento de circuito.

O painel metálico extraível AC é uma solução de média tensão (normalmente 5-15kV) projetada para segurança e confiabilidade superiores. Sua principal característica é o disjuntor extraível a vácuo, permitindo fácil manutenção sem exposição a peças energizadas. O design revestido de metal fornece segregação completa do compartimento para maior proteção. Ideal para sistemas de distribuição de energia elétrica e industrial.

Parâmetro do produto (especificação)

Projeto	Unidade	valor numérico
Tensão nominal	Kv	3.6、72、12
Frequência nominal	hertz	50
Corrente nominal do disjuntor	A	630、1250、1600、2000、2500、3150
Corrente nominal do painel de distribuição	A	630、1250、1600、2000、2500、3150
Corrente suportável nominal de curta duração (4S)	KÁ	16,20,25,31,5,40,50
Corrente suportável de pico nominal (pico)	KÁ	40,50,63,80,100,125
Corrente nominal de interrupção de curto-circuito	KÁ	16,20,25,31,5,40,50
Corrente nominal de fechamento de curto-circuito (pico)	KÁ	40,50,63,80,100,125
Nível de isolamento nominal	KV	24,32,42
Nível de isolamento nominal	KV	40、60、75
Classificação de proteção		O gabinete é classificado como IP4X. Quando as portas do compartimento ou do compartimento do disjuntor estão abertas, a classificação é IP2X.

Característica e aplicação do produto

Projeto de disjuntor extraível

Construção Blindada Robusta

Segurança operacional aprimorada

Configuração flexível

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

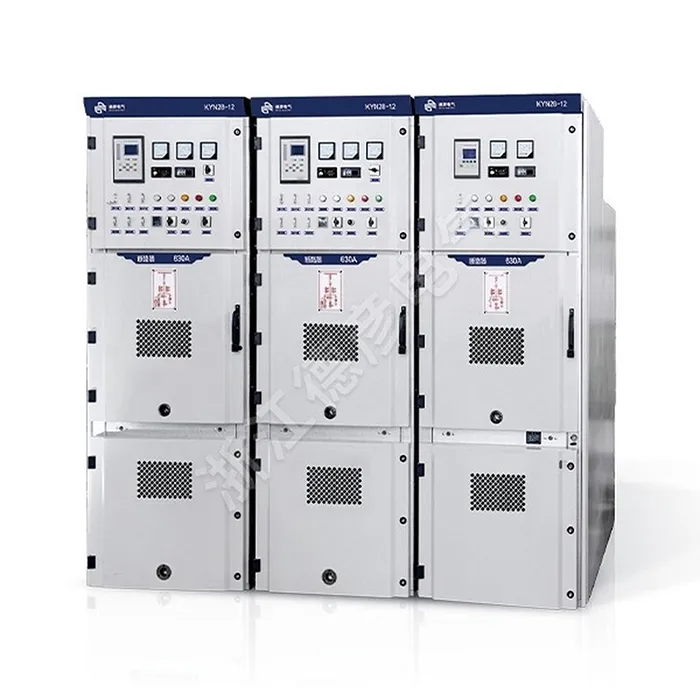

AC Withdrawable Metal-Clad Switchgear
