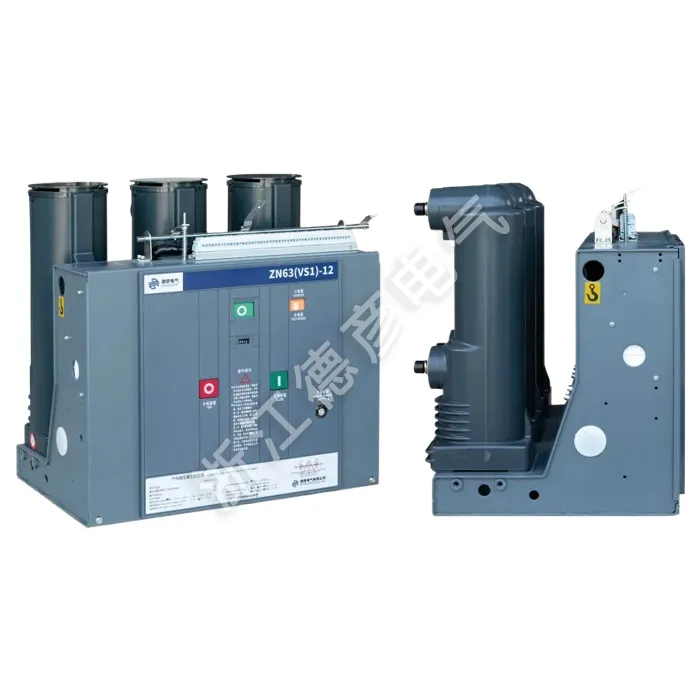

Disjuntor a vácuo interno com carrinho de mão

A Deyan Electric é um fornecedor profissional com vasta experiência em fabricação de aparelhos elétricos industriais, especializado em P&D, produção, vendas e serviços de aparelhos elétricos industriais. Seus principais produtos incluem equipamentos de energia, como painéis isolados a gás, unidades principais de anel, subestações compactas e painéis de alta/baixa tensão.
O disjuntor a vácuo interno com design de carrinho de mão (extraível) para fácil manutenção e testes. Ele fornece proteção confiável de circuito com sua tecnologia de interrupção a vácuo, estrutura compacta e operação flexível, tornando-o ideal para sistemas de distribuição de energia e aplicações industriais.

Enviar consulta

Descrição do produto

O disjuntor a vácuo interno com carrinho de mão é um quadro trifásico CA 50 Hz interno com tensão nominal de 12kV. É adequado para aplicações de controle e proteção em plantas industriais, usinas de energia, subestações e instalações elétricas, e é ideal para locais que exigem operação frequente. Apresentando um mecanismo de operação integrado e corpo do disjuntor. O disjuntor a vácuo interno com carro manual pode ser projetado como uma unidade de instalação fixa ou equipado com um mecanismo push-in dedicado para formar uma unidade extraível. O disjuntor a vácuo interno com seção do circuito principal do carro manual pode incorporar pólos com isolamento sólido totalmente encapsulados para obter tamanho compacto, alta confiabilidade e operação livre de manutenção. É compatível com gabinetes de manobra extraíveis, como KYN28-12 (GZS), enquanto a versão de montagem fixa pode ser integrada em gabinetes de manobra fixos XGN.

Parâmetro do produto (especificação)

Número de série	Nome		Unidade	Dados
1	Tensão nominal		kV	12
2	Tensão máxima de operação		KV	12
3	Corrente nominal		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Corrente nominal de interrupção de curto-circuito (corrente nominal de estabilidade térmica - RMS)		KÁ	20/25	31.5		40
5	Corrente nominal de fechamento de curto-circuito (pico)		KÁ	50/63	80		100
6	Corrente suportável de pico nominal (Corrente de estabilidade dinâmica nominal - pico)		KÁ	50/63	80		100
7	Corrente suportável de curto-circuito nominal 4S		KÁ	20/25	31.5		20/25
8	Nível de isolamento nominal	Tensão de trabalho suportável (antes e depois da interrupção nominal)/1 min de tensão de frequência de energia suportável	KV	Terreno 42 (Pausa 48)
		Tensão suportável (antes e depois da ruptura nominal) / Tensão suportável de impulso de raio nominal de pico		Terreno 75 (Pausa 85)
9	Tempo nominal de estabilidade térmica		S	4
10	Sequência Operacional Nominal			Separado -0,3S - Combinado -180S - Combinado
11	Vida mecânica		Segundo	20000
12	Corrente nominal de interrupção de curto-circuito Número de interrupções		Segundo	50
13	Tensão nominal de fechamento do mecanismo operacional (CC)		v	CA、CC 110.220
14	Tensão nominal de abertura do mecanismo operacional (CC)		v	CA、CC 110.220
15	Lacuna de contato		milímetros	11±1
16	Overstroke (comprimento de compressão da mola de contato)		milímetros	3,5±0,5
17	Tempo de salto trifásico de fechamento e abertura		EM	≤2
18	Tempo de retorno do contato durante o fechamento		EM	≤2
19	Velocidade média de disparo		EM	0,9~1,2
	Velocidade média de fechamento		EM	0,5-~0,8
20	Horário de abertura	Na tensão operacional máxima	S	≤0,05
21		Na tensão operacional mínima		≤0,08
22	Hora de fechamento		S	0.1
23	Resistência de cada circuito principal de fase		μΩ	630 ≤50		1250 ≤ 45
24	Espessura de desgaste cumulativa permitida para contatos móveis e estacionários		milímetros	3

Característica e aplicação do produto

Design de carrinho de mão (extraível)

Interrupção de Vácuo Avançada

Segurança aprimorada com intertravamentos

Mecanismo Operacional de Mola

Aplicação versátil

Faixa de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shopping centers, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo
