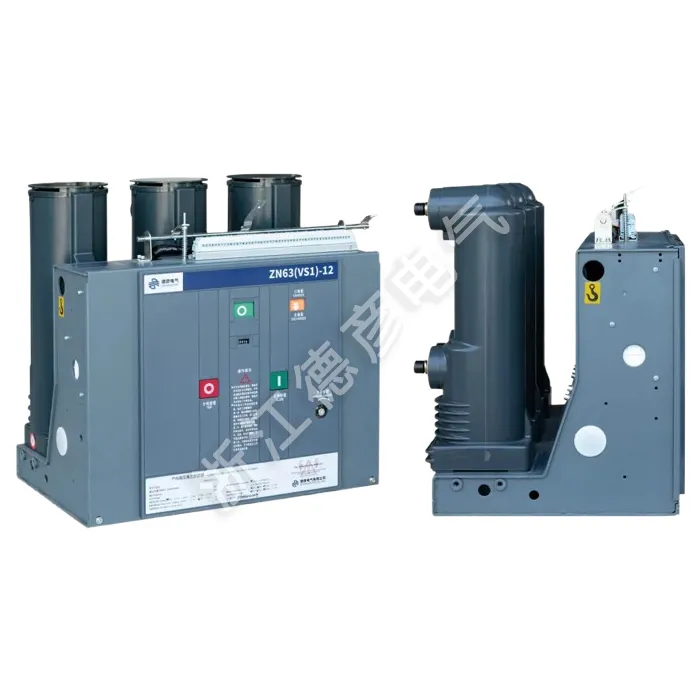

Disjuntor fixo a vácuo interno de alta tensão

A Deyan Electric é um fornecedor profissional com vasta experiência em fabricação de aparelhos elétricos industriais. O disjuntor interno fixo a vácuo de alta tensão projetado para sistemas de 12kV. Utilizando tecnologia avançada de interrupção de vácuo, garante quebra de corrente confiável, manutenção mínima e segurança aprimorada. Compacto e versátil, é ideal para distribuição e proteção de energia em diversas aplicações industriais e de serviços públicos.

Enviar consulta

Descrição do produto

O disjuntor interno fixo a vácuo é um quadro de distribuição interno trifásico CA 50 Hz, 12 KV. É adequado para o controle e proteção de empresas industriais, usinas de energia, subestações e instalações elétricas e é adequado para locais de operação frequente. O mecanismo de operação e o corpo do disjuntor estão integrados. Pode ser concebido como uma unidade de instalação fixa ou ser equipado com um mecanismo de acionamento dedicado para formar uma unidade de gaveta para uso. A parte do circuito principal do disjuntor a vácuo interno fixo pode adotar um pólo terminal solidificado integral para obter miniaturização, alta confiabilidade e livre de manutenção do disjuntor. Ele pode ser equipado com gabinetes de distribuição tipo gaveta de montagem média tipo KYN28-12 (GZS), e o tipo fixo também pode ser usado em gabinetes de distribuição de tipo fixo XGN.

Parâmetro do produto (especificação)

Número de série	Nome		Unidade	Dados
1	Tensão nominal		kV	12
2	Tensão máxima de operação		KV	12
3	Corrente nominal		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Corrente nominal de interrupção de curto-circuito (corrente nominal de estabilidade térmica - RMS)		KÁ	20/25	31.5		40
5	Corrente nominal de fechamento de curto-circuito (pico)		KÁ	50/63	80		100
6	Corrente suportável de pico nominal (corrente nominal de estabilidade dinâmica - pico)		KÁ	50/63	80		100
7	Corrente suportável de curto-circuito nominal 4S		KÁ	20/25	31.5		20/25
8	Nível de isolamento nominal	Tensão de trabalho suportável (antes e depois da interrupção nominal)/1 min de tensão de frequência de energia suportável	KV	Terreno 42 (Pausa 48)
		Tensão suportável (antes e depois da ruptura nominal) / Tensão suportável de impulso de raio nominal de pico		Terreno 75 (Pausa 85)
9	Tempo nominal de estabilidade térmica		S	4
10	Sequência Operacional Nominal			Separado -0,3S - Combinado -180S - Combinado
11	Vida mecânica		Segundo	20000
12	Corrente nominal de interrupção de curto-circuito Número de interrupções		Segundo	50
13	Tensão nominal de fechamento do mecanismo operacional (CC)		v	CA、CC 110.220
14	Tensão nominal de abertura do mecanismo operacional (CC)		v	CA、CC 110.220
15	Lacuna de contato		milímetros	11±1
16	Overstroke (comprimento de compressão da mola de contato)		milímetros	3,5±0,5
17	Tempo de salto trifásico de fechamento e abertura		EM	≤2
18	Tempo de retorno do contato durante o fechamento		EM	≤2
19	Velocidade média de disparo		EM	0,9~1,2
	Velocidade média de fechamento		EM	0,5-~0,8
20	Horário de abertura	Na tensão operacional máxima	S	≤0,05
21		Na tensão operacional mínima		≤0,08
22	Hora de fechamento		S	0.1
23	Resistência de cada circuito principal de fase		μΩ	630 ≤50		1250 ≤ 45
24	Espessura de desgaste cumulativa permitida para contatos móveis e estacionários		milímetros	3

Característica e aplicação do produto

Interrupção de Vácuo Avançada

Design Fixo e Compacto

Alta segurança e confiabilidade

Mecanismo Operacional de Mola

Faixa de aplicação versátil

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

Fixed Indoor High-Voltage Vacuum Circuit Breaker
