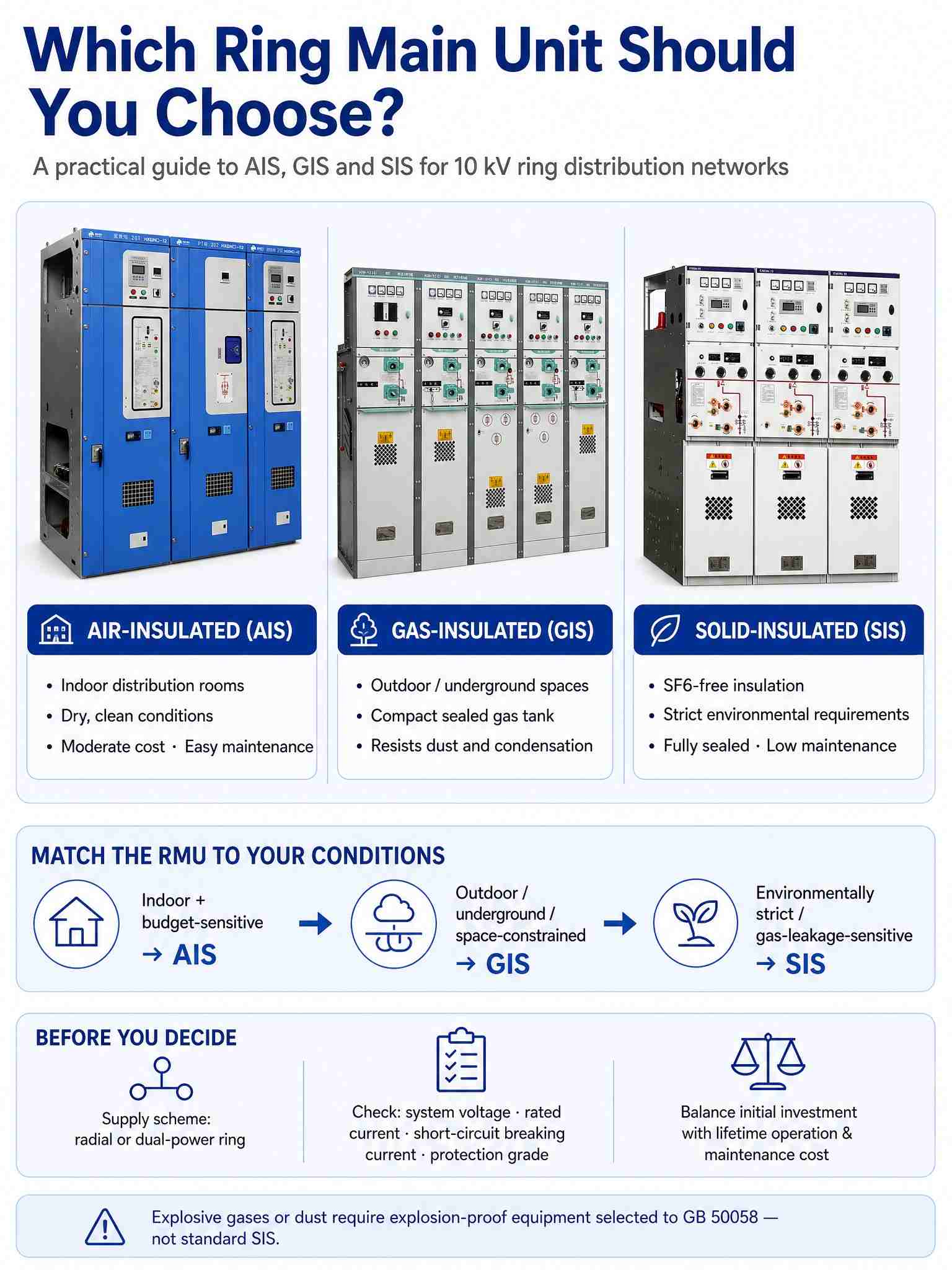

Qual unidade principal de anel você deve escolher?

Uma unidade principal em anel (RMU) é o painel central das redes de distribuição em anel \(10\mathrm{kV}\) - mas escolher a unidade certa está longe de ser simples. A resposta depende menos do produto em si do que do seu ambiente operacional, esquema de fonte de alimentação e necessidades funcionais. Este artigo aborda a decisão de seleção por forma de isolamento, cenário de aplicação e parâmetros elétricos, para que você possa combinar a RMU certa para o seu projeto.

Comece com a forma do isolamento – ela determina a pegada, a adaptabilidade ambiental e a carga de manutenção.

• As RMUs isoladas a ar (AIS) são adequadas para salas de distribuição internas com condições secas, limpas e bem conservadas. Oferecem custo moderado, estrutura intuitiva e fácil manutenção, mas os gabinetes são maiores e sensíveis à umidade e poeira.
• RMUs isoladas a gás (GIS) são adequadas para estações de comutação externas, galerias subterrâneas de tubos, espaços de distribuição estreitos e projetos fotovoltaicos. Seu tanque de gás selado oferece tamanho compacto, área pequena e forte resistência à poeira e condensação – a um custo mais alto.
• As RMUs com isolamento sólido (SIS) atendem a projetos com requisitos ambientais rigorosos — livres de SF6, sem vazamento de gás ou riscos de efeito estufa — bem como cenários sensíveis à segurança contra incêndio e vazamento de gás. Os condutores primários são encapsulados integralmente em resina epóxi sem enchimento de gás, proporcionando um design totalmente vedado e de baixa manutenção, embora com requisitos de processamento mais elevados.

Nota: para locais com gases explosivos ou poeiras, devem ser utilizados equipamentos elétricos à prova de explosão selecionados de acordo com GB 50058 (Código para Projeto de Instalações Elétricas em Atmosferas Explosivas), em vez de RMUs padrão com isolamento sólido.

Em seguida, combine o cenário.

Em termos simples: projetos internos e sensíveis ao orçamento \(\rightarrow\) AIS; locais externos, subterrâneos ou com espaço limitado \(\rightarrow\) GIS; projetos ambientalmente rigorosos ou sensíveis a vazamentos de gás \(\rightarrow\) SIS (para atmosferas genuinamente explosivas, é necessário equipamento à prova de explosão conforme GB 50058). Para novas subestações do tipo caixa de energia e redes de distribuição inteligentes, as unidades isoladas a gás com integração primário-secundário são cada vez mais a escolha principal, permitindo monitoramento remoto, alarme automático de falhas e operação autônoma.

Verifique o esquema de alimentação e os parâmetros elétricos.

Além da forma de isolamento, confirme se a rede requer alimentação radial simples ou alimentação de anel de alimentação dupla e verifique os parâmetros principais - tensão do sistema, corrente nominal, corrente de interrupção de curto-circuito e grau de proteção. Estes devem corresponder à configuração da rede e à escala de carga; caso contrário, mesmo o tipo de isolamento correto não poderá garantir uma operação segura.

Equilibre o primeiro custo com o custo vitalício.

A seleção razoável pesa o investimento inicial em relação aos custos de operação e manutenção a longo prazo. Uma unidade mais barata que requer manutenção frequente ou que não se adapta ao seu ambiente pode custar muito mais durante a sua vida útil. Combine o RMU com suas condições – não com a etiqueta de preço.
