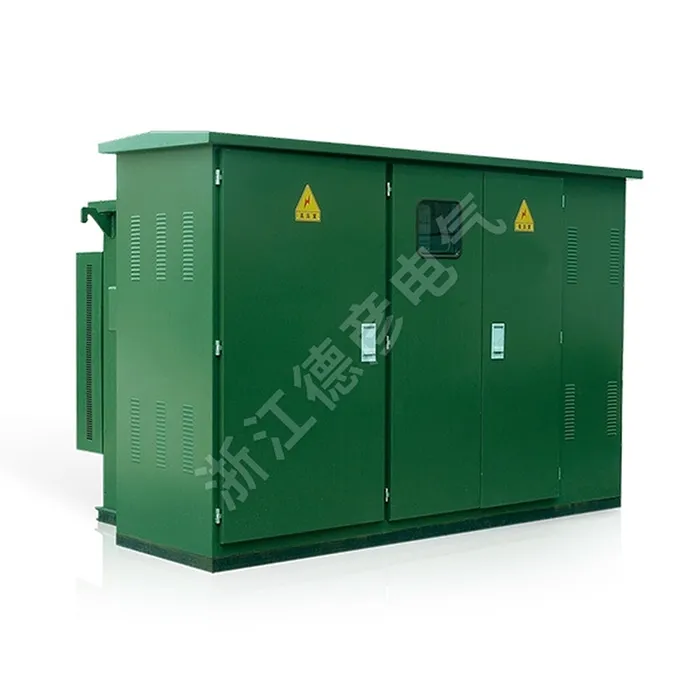

Subestação tipo caixa pré-fabricada estilo americano

A Deyan Electric é um fornecedor profissional com vasta experiência em fabricação de aparelhos elétricos industriais. A subestação tipo caixa pré-fabricada de estilo americano é uma solução compacta e totalmente integrada para distribuição de energia de 10kV-35kV. Possui um gabinete de aço inviolável e à prova de intempéries com um design estético clássico. Esta unidade "plug-and-play" combina uma unidade principal de anel de alta tensão, um transformador de baixas perdas e um painel de distribuição de baixa tensão em um sistema único e robusto. Garante desempenho confiável, fácil instalação e é ideal para espaços públicos, áreas residenciais e aplicações industriais.

Enviar consulta

Descrição do produto

A subestação tipo caixa pré-fabricada de estilo americano incorpora tecnologia internacional avançada e é adaptada às condições nacionais. A subestação tipo caixa pré-fabricada de estilo americano apresenta um design compacto, fácil instalação e manutenção, baixo ruído, baixas perdas, proteção anti-roubo, forte capacidade de sobrecarga e proteções abrangentes. É adequado para novas áreas residenciais, cinturões verdes, parques, estações, hotéis, canteiros de obras, aeroportos e similares

Parâmetro do produto (especificação)

Número de série	Nome	Unidade	Especificações Técnicas
1	Tensão nominal	kv	10/0,4 (Alta Pressão/Baixa Pressão)
2	Tensão máxima de operação	kv	12 (lado de alta tensão)
3	Frequência nominal	Hz	50
4	Capacidade nominal	KVA	50-1600
5	Tensão suportável de frequência de energia de 1 minuto	KV	35
6	Tensão de impulso relâmpago	KV	75
7	Método de resfriamento		Auto-resfriamento imerso em óleo
8	Fusível de backup de alta tensão quebrando corrente	ka	50
9	Corrente de interrupção do fusível de inserção	KÁ	2.5
10	Temperatura ambiente	℃	-35-+40
11	Aumento de temperatura permitido da bobina	k	65
12	Regulação de tensão sem carga		±5% ou ±2 × 2,5%
13	Nível de ruído	dB	50
14	Classificação de proteção		IP43

Tabela de Especificações Técnicas do Transformador

Apresentando o novo núcleo do transformador da série S9, que oferece baixas perdas, excelente capacidade de sobrecarga e forte resistência a curto-circuito. Todos os fixadores são tratados com medidas anti-afrouxamento, eliminando a necessidade de levantamento do núcleo. Alternativamente, os transformadores superiores das séries S10 e S11 também estão disponíveis.

Capacidade kVA	Tensão kV		Designação do grupo de conexão	% de corrente sem carga			% de corrente sem carga			Tensão de Impedância %	S9	S10	T11
Capacidade kVA	Alta pressão	Baixa pressão	Designação do grupo de conexão	S9	S10	T11	S9	S9	T11	Tensão de Impedância %	S9	S10	T11
50	10±5% ou ±2×2,5%	0.4	Dyn11ou Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Característica e aplicação do produto

Design Integrado e Compacto

Núcleo de transformador imerso em óleo

Alta segurança e resistência à violação

Pré-testado quanto à confiabilidade

Instalação e aterramento flexíveis

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

American-style Prefabricated Box-Type Substation
