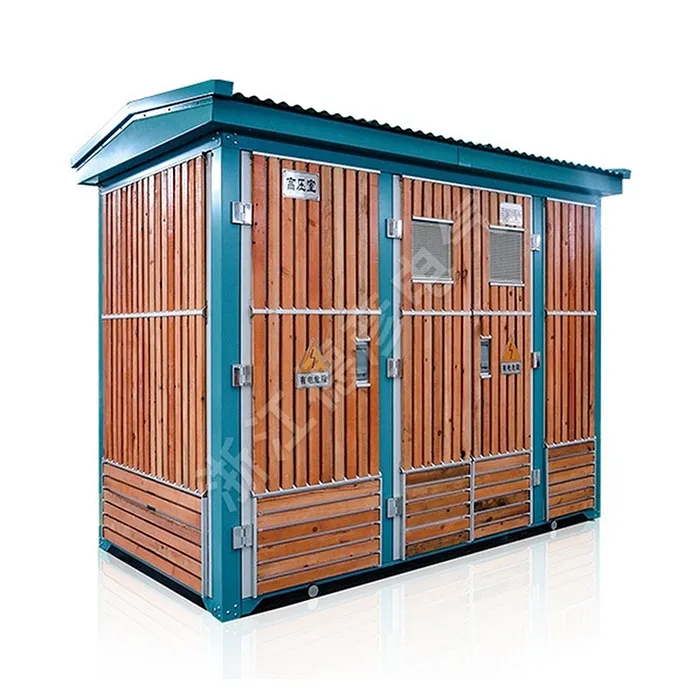

Subestação pré-fabricada de alta/baixa tensão

A Deyan Electric é um fornecedor profissional com vasta experiência em fabricação de aparelhos elétricos industriais. A Subestação Pré-fabricada de Alta/Baixa Tensão é uma solução compacta, totalmente fechada e testada para distribuição de energia de 12kV a 400V. Esta unidade "plug-and-play" integra um transformador, um conjunto de manobra HV/LV e sistemas de controle em um gabinete único, robusto e à prova de intempéries. Garante fornecimento de energia confiável, maior segurança e é ideal para implantação rápida em aplicações urbanas, industriais e comerciais

Enviar consulta

Descrição do produto

A subestação pré-fabricada de alta/baixa tensão é amplamente utilizada em atualizações de redes urbanas, comunidades residenciais, edifícios altos, instalações industriais e de mineração, hotéis, shopping centers, aeroportos, ferrovias, campos de petróleo, docas, rodovias e instalações de energia temporárias para aplicações internas e externas.

A Subestação Pré-fabricada de Alta/Baixa Tensão é uma solução compacta e totalmente integrada para transformar média tensão (por exemplo, 12kV ou 40,5kV) em baixa tensão (400V). Esta unidade "plug-and-play" combina transformadores, comutadores HV/LV e sistemas de controle em um gabinete robusto e à prova de intempéries. Ele garante distribuição de energia confiável, permite implantação rápida no local com trabalho civil mínimo e é ideal para aplicações urbanas, industriais e de energia renovável.

Parâmetro do produto (especificação)

● Especificações técnicas do interruptor de carga

Número de série	Nome	Unidade	Chave de carga FKN12-12	Interruptor de carga a vácuo FZN25-12
1	Tensão nominal	kV	10
2	Tensão máxima de operação	kV	12
3	Frequência nominal	hertz	50
4	Corrente nominal	A	630
5	Corrente nominal de carga de ruptura	A	630
6	Corrente de estabilidade térmica (RMS)	kA/S	20/2	20/4
7	Corrente de estabilidade dinâmica	ka	50	50
8	Corrente de fechamento de curto-circuito (pico)	KÁ	50	50
9	Ciclos de interrupção em plena carga	Segundo	20	10000
10	Vida mecânica	Segundo	2000	10000
11	1 min Tensão suportável de frequência de energia (fase-fase e fase-terra)	kV	42	42
12	Tensão de impulso do raio (relativa e à terra)	kV	75	75

● Especificações técnicas para fusíveis de alta tensão

Número de série		Tensão nominal (kV)	Corrente de interrupção (A)	Corrente de ruptura (KA)	Classificação do fusível (A)
Modelo do Reino Unido	Modelo Doméstico	Tensão nominal (kV)	Corrente de interrupção (A)	Corrente de ruptura (KA)	Classificação do fusível (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Nota: Determinado pela instalação de um atacante. N denota nenhum atacante, A denota atacante presente.

Número de série	Tipo de dispositivo de viagem	Corrente nominal da unidade de disparo A	Capacidade de interrupção kA (AC 380V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Termoeletromagnético ou eletrônico	1600	50
DW15-2500		1600.2000.2500	60
CW1-2000		630.800.1000.1250.1600.2000	65(80)
CW1-3200	Inteligente	2.000.2500.3200	100

Característica e aplicação do produto

Design compacto e integrado "Plug-and-Play"

Gabinete robusto e à prova de intempéries

Alta segurança e confiabilidade

Excelente desempenho do transformador

Configuração flexível e fácil manutenção

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo
