Subestação Tipo Cabine Pré-fabricada

A Deyan Electric é um fornecedor profissional com vasta experiência em fabricação de aparelhos elétricos industriais. A subestação tipo cabine pré-fabricada é uma solução de energia compacta e totalmente integrada, projetada para classe de tensão de 40,5 kV. Esta unidade robusta e à prova de intempéries combina comutadores de alta tensão, transformadores e distribuição de baixa tensão em um único gabinete pré-montado. Ele garante desempenho confiável, segurança aprimorada e é ideal para implantação rápida em aplicações industriais, de mineração e de serviços públicos que exigem distribuição robusta de média tensão.

Enviar consulta

Descrição do produto

A subestação tipo cabine pré-fabricada tem sido amplamente adotada no exterior desde a década de 1980, com exemplos incluindo subestações totalmente modulares de 33kV nos EUA, subestações de 66kV no Japão e gabinetes em contêineres da ABB amplamente utilizados no Oriente Médio.

Na China, subestações tipo caixa de 35kV e 10kV são comumente implantadas, juntamente com SVG em contêineres, sistemas de degelo CC e inversores fotovoltaicos modulares. Em 2013, a State Grid Corporation iniciou demonstrações de subestações inteligentes sob o princípio de "projeto padronizado, produção em fábrica, construção modular e instalação mecanizada", substituindo edifícios tradicionais por módulos pré-fabricados. Projetos como as subestações AIS Chongqing Dashishi 220kV e Hubei Future City 110kV exemplificam essa abordagem.

Esses desenvolvimentos da subestação tipo cabine pré-fabricada acumularam uma experiência valiosa e impulsionaram a inovação na fabricação de equipamentos nacionais. Nossa empresa é especializada em projetar e produzir uma variedade de soluções em contêineres, incluindo gabinetes de equipamentos funcionais, edifícios modulares, contêineres logísticos padrão e especiais, bem como componentes e acessórios relacionados.

Parâmetro do produto (especificação)

Categoria	Parâmetro	Valor/Especificação Típica
Lado de alta tensão (HV)	Tensão nominal	40,5kV
	Frequência nominal	50 Hz/60 Hz
	Corrente nominal	1250 A, 1600 A, 2000 A (ou personalizado)
	Corrente suportável nominal de curto prazo	25 kA/4 s
	Tensão suportável ao impulso do raio	185kV
	Tensão suportável de frequência de potência	95kV/1min
Transformador	Capacidade nominal	1000 kVA - 10000 kVA (personalizável)
	Relação de tensão	35 kV ± 2×2,5% / 10,5 kV (ou 0,4 kV)
	Conexão de enrolamento	Dyn11 (comum)
	Tipo	Imerso em óleo ou tipo seco
Lado de baixa tensão (LV)	Tensão nominal	0,4 kV / 0,69 kV
	Corrente nominal (barramento principal)	Até 5.000 A
	Corrente suportável nominal de curto prazo	50 kA/1 s
	Disjuntores de entrada/saída	ACB/MCCB
Gabinete de cabine	Estrutura	Aço modular pré-fabricado
	Grau de Proteção (Código IP)	IP43 ou superior
	Gestão Térmica	Ventilação Natural, Ventilação Forçada ou Ar Condicionado
	Vida útil	> 30 anos
Padrões e Segurança	Padrões Aplicáveis	IEC 62271, GB/T 17467, etc.
Padrões e Segurança	Desempenho contra incêndio	Materiais retardadores de chama e divisórias à prova de fogo

Característica e aplicação do produto

Design integrado "Plug-and-Play"

Gabinete de cabine robusto e à prova de intempéries

Segurança aprimorada com compartimentos segregados

Otimizado para fácil manutenção e flexibilidade

Testado em fábrica para confiabilidade garantida

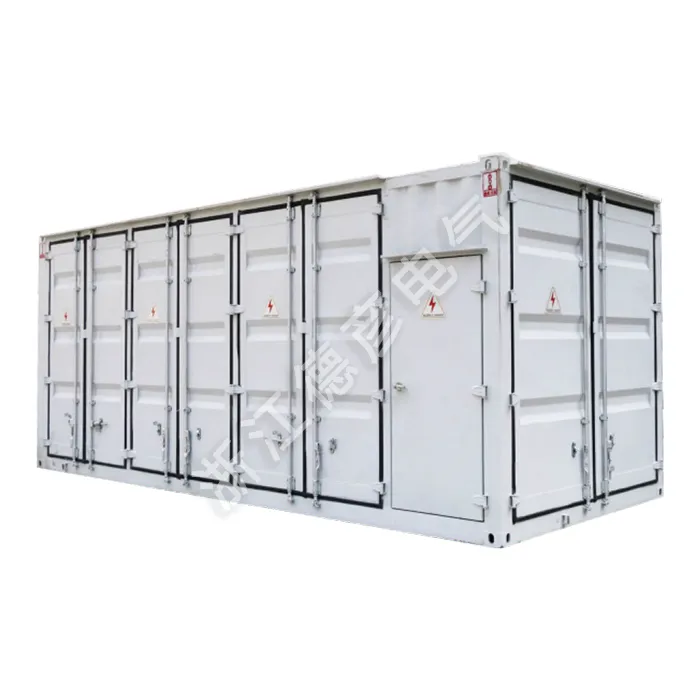

Prefabricated Cabin-Type Substation
