Guia para escolher o painel

Basicamente, escolher o tipo decomutadoré um processo de tomada de decisão que vai desde a “definição de requisitos” até a “correspondência de parâmetros”. Para tornar o processo de seleção mais claro, dividi-o em oito dimensões principais. Você pode usar isso como uma lista de verificação, comparando cada item com a sua situação real.

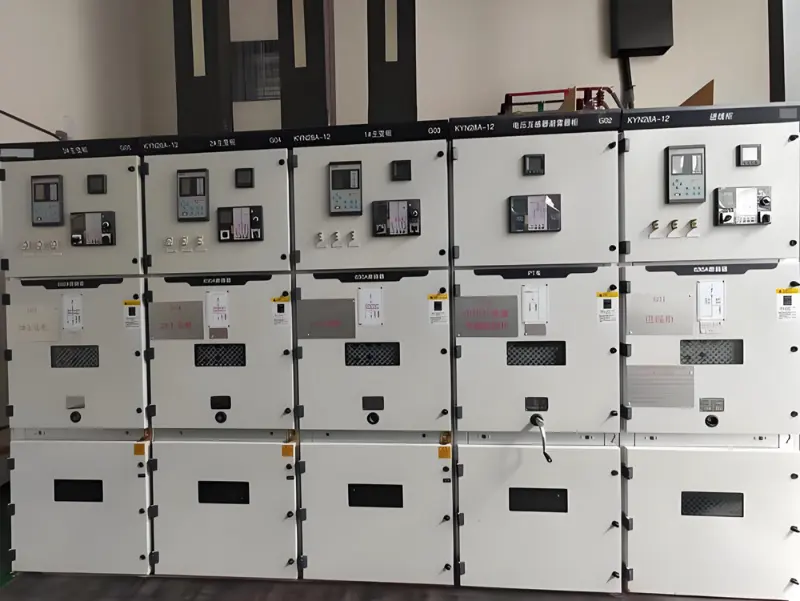

Três dimensões principais para seleção de painéis de distribuição

Dimensão de seleção

Principais considerações

Orientação de seleção

1. Nível de tensão

Determine se é para um sistema de alta tensão (por exemplo, 10kV, como linha de entrada/lado primário do transformador) ou um sistema de baixa tensão (por exemplo, 380V/220V, como distribuição de linha/terminal de saída).

Esta é a divisão mais fundamental, determinando diretamente o nível de isolamento e componentes internos do equipamento.

2. Ambiente de instalação

Avalie se é para instalação interna ou externa e se há requisitos especiais, como impermeabilização (classificação IP), resistência à umidade, resistência à corrosão ou proteção contra explosão.  O uso externo requer altas classificações de proteção contra entrada (por exemplo, IP54 ou superior) e gabinetes de aço inoxidável; ambientes úmidos/corrosivos requerem equipamentos totalmente fechados ou tratamentos especiais de revestimento.

3. Finalidade Funcional

Defina claramente o objetivo principal: iluminação, energia (por exemplo, controle de motor), distribuição de energia, correção do fator de potência (banco de capacitores) ou medição. As caixas de distribuição de iluminação possuem pequenas cargas e podem ser montadas na parede; as caixas de distribuição de energia têm cargas grandes, geralmente ficam no chão e frequentemente exigem unidades de controle de motor.

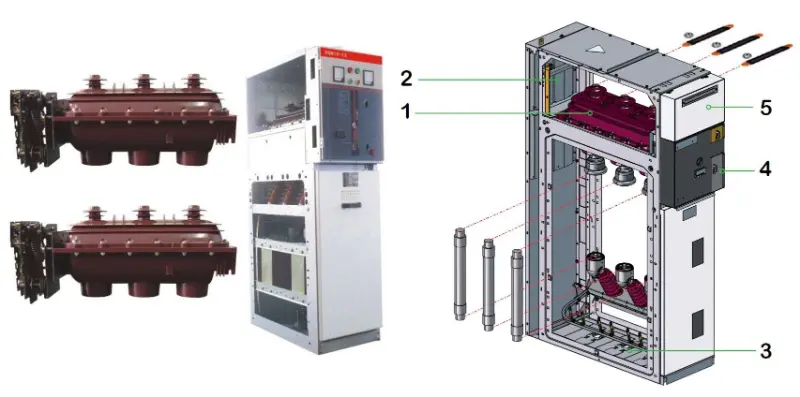

4. Forma Estrutural

Escolha entre o tipo fixo (por exemplo, GGD, econômico) ou tipo extraível (por exemplo, GCK/GCS/MNS, fácil manutenção, alta confiabilidade). O tipo fixo é adequado para situações com cargas dispersas, poucos circuitos e orçamentos limitados.

O tipo extraível é adequado para situações com cargas concentradas, muitos circuitos e requisitos de alta confiabilidade de fornecimento de energia (por exemplo, data centers, indústria petroquímica).

5. Parâmetros Elétricos

Verifique a tensão nominal, a frequência e a corrente calculada do sistema. Mais importante ainda, garantir a conformidade com os requisitos de estabilidade dinâmica e térmica sob condições de curto-circuito. A capacidade de interrupção do disjuntor deve ser superior à corrente máxima de curto-circuito no ponto de instalação.  A correspondência de parâmetros é fundamental para uma operação segura. Deve basear-se em cálculos rigorosos e não apenas em experiência ou estimativa.                6. Natureza do Projeto

É um novo projeto de construção, um projeto de reforma ou um projeto de expansão de capacidade?

Para novas construções, priorize novos produtos de alta qualidade e altamente confiáveis. Para renovação/ampliação, consulte o tipo de gabinete existente para facilitar a integração do sistema.

7. Espaço de instalação

Meça o comprimento, largura e altura da sala elétrica, especialmente a largura dos corredores operacionais na frente e atrás dos gabinetes.

A disponibilidade de espaço limita diretamente as dimensões e o layout do gabinete. Por exemplo, a largura do corredor traseiro deve atender aos requisitos de manutenção e as fileiras de gabinetes com mais de 6 m exigem dois pontos de saída.

8. Manutenção e gerenciamento  Considere o nível de habilidade técnica do pessoal operacional e os requisitos de conveniência de manutenção.

Armários extraíveis oferecem boa intercambialidade de unidades; durante a manutenção, a unidade defeituosa pode ser retirada para restaurar rapidamente o fornecimento de energia, mas o custo é mais alto.

Modelos Comuns de Switchgear e Cenários Aplicáveis

Depois de compreender as dimensões principais, vejamos vários tipos comuns deaparelhagem de baixa tensãono mercado. Isso o ajudará a combinar seus requisitos abstratos com produtos específicos.

Série de modelos  Tipo de estrutura  Características principais

Cenários típicos aplicáveis

:-----------  :-------------  :------------------------------------------------------------------

GGD  Fixo Econômico e prático, circuito simples, mas requer queda de energia para manutenção.

Empresas industriais e de mineração, canteiros de obras com sensibilidade aos custos, menos circuitos e baixos requisitos de continuidade do fornecimento de energia.

GCK       Extração

Composto por unidades de Centro de Controle de Motores (MCC). Circuitos isolados oferecem boa segurança e confiabilidade. Oferece um bom custo-benefício.

Sistemas de energia, empresas industriais e de mineração, edifícios altos que exigem conversão de energia, distribuição e controle de motores. Atualmente um tipo amplamente utilizado.

GCS       Extração

Design aprimorado baseado em GCK, estrutura flexível, boa intercambialidade de gavetas. As primeiras versões tinham níveis de proteção relativamente mais baixos.  Sistemas de distribuição em grandes usinas, instalações petroquímicas, etc., exigindo altos níveis de automação e capacidade de interface com computadores.

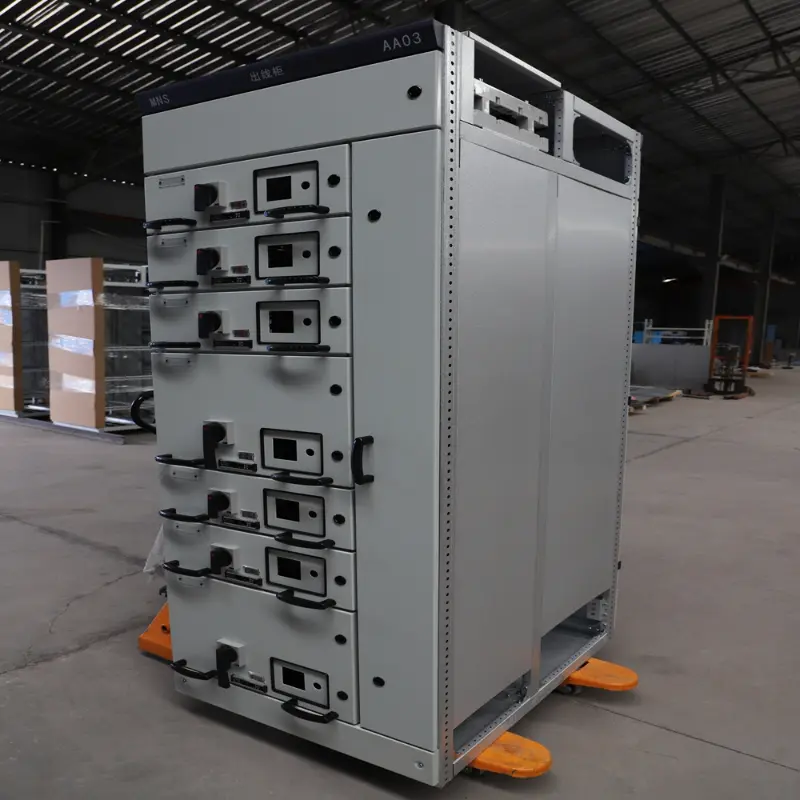

MNS       Extração

Design compacto, estrutura modular, excelente acabamento, alto nível de proteção, desempenho superior, mas custo relativamente mais alto (aproximadamente o dobro do GCS).  Situações com demandas extremamente altas de confiabilidade de fornecimento de energia, segurança e utilização de espaço, como grandes data centers, hotéis de luxo e oficinas de fabricação de precisão.

> Em suma, de GGD para MNS, pode ser visto como uma progressão tanto em desempenho como em custo. Para a maioria dos projetos convencionais, o GCK costuma ser uma escolha prudente que equilibra economia e confiabilidade.
