Painel de distribuição da unidade principal de anel

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. O painel da unidade principal em anel é uma unidade de distribuição secundária compacta e selada para redes de média tensão. Ele garante um fornecimento de energia confiável, permitindo comutação eficiente de carga e isolamento de falhas em uma configuração em “anel”, minimizando interrupções. Suas principais características incluem design modular, isolamento SF6 ou vácuo e segurança aprimorada para aplicações urbanas e industriais.

Enviar consulta

Descrição do produto

A introdução do produto do painel da unidade principal em anel oferece 10 opções de configuração padrão, atendendo aos requisitos de aplicação da maioria das redes de distribuição de 36–40,5kV. Como um painel compacto, o XGN-40.5 permite praticamente qualquer combinação de unidades funcionais selecionadas.

O painel da unidade principal em anel apresenta interfaces e interfaces de usuário, oferecendo uma solução de comutação completa para redes de distribuição secundária de 36–40,5kV.

Sua câmara de gás em aço inoxidável é preenchida com gás SF6, vedando completamente todas as partes energizadas e interruptores do ambiente externo. Este sistema totalmente vedado protege os interruptores internos e todas as partes energizadas contra mudanças ambientais externas, garantindo alta confiabilidade, segurança do pessoal e operação praticamente livre de manutenção.

Parâmetro do produto (especificação)

● Parâmetros técnicos principais do painel de manobra a vácuo

Nome	Unidade	valor numérico
Tensão nominal	kV	40.5
Corrente nominal	A	1250 1600 2000
Frequência nominal	hertz	50
Corrente suportável nominal de curto prazo	KÁ	20 25 31,5
Corrente suportável de pico nominal	KÁ	50 63 80
Tensão suportável de frequência de energia nominal	KV	95/1min
Tensão suportável de impulso de raio nominal	KV	185
Duração nominal do curto-circuito	S	4
Classificação de proteção		IP3X

● Principais parâmetros técnicos do disjuntor a vácuo

Nome	Unidade	valor numérico
Tensão nominal	KV	40.5
Frequência nominal	Hz	50
Tensão suportável de frequência de energia nominal	KV	95/1min
Tensão suportável de impulso de raio nominal	KV	185
Corrente nominal	A	1250 1600 2000
Corrente suportável nominal de curto prazo	KÁ	20 25 31,5
Corrente nominal de ruptura de curta duração	KÁ	20 25 31,5
Corrente suportável de pico nominal	KÁ	50 63 80
Duração nominal do curto-circuito	EM	4
Horário de abertura	EM	30 ≤ t≤ 60
Hora de fechamento	s	50 ≤ t≤ 100
Ciclos Nominais de Corrente de Interrupção de Curto-Circuito	Segundo	20
Vida mecânica	Segundo	10000
Classificação de proteção		IP43

Característica e aplicação do produto

Máxima segurança e proteção pessoal

Confiabilidade e resistência ambiental incomparáveis

Design compacto e que economiza espaço

Flexibilidade Operacional e Preparação para o Futuro

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ D- Unidade de conexão direta de cabo

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

Detalhes de produção

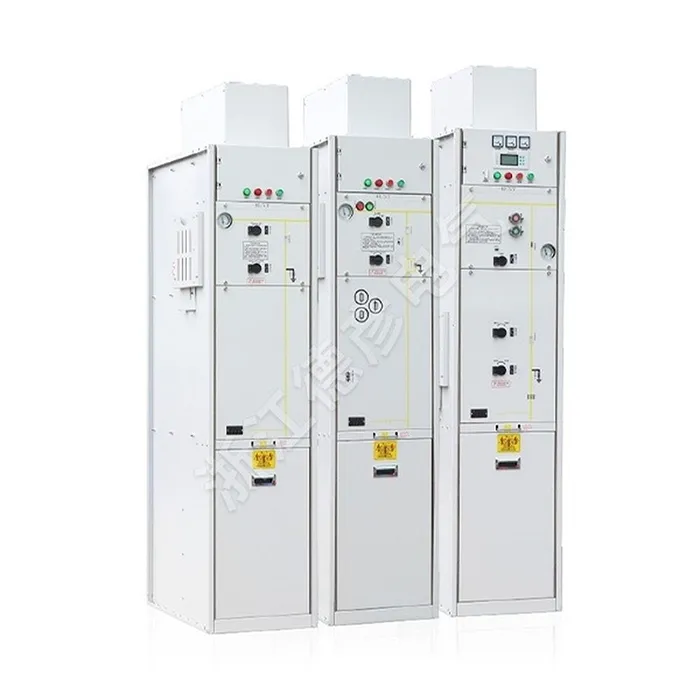

Ring Main Unit Switchgear
