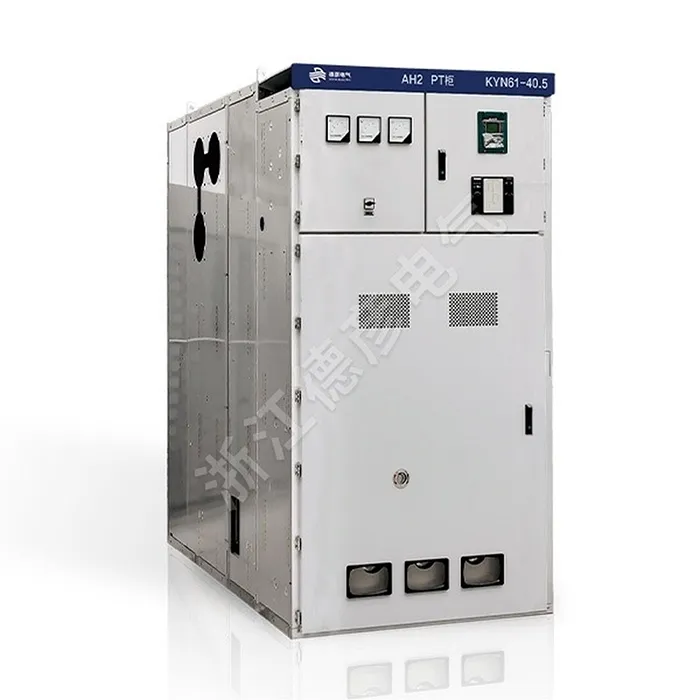

Painel de distribuição extraível revestido de metal AC

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. Este painel extraível revestido de metal AC garante máxima segurança e confiabilidade para distribuição de energia de média tensão. Seu design modular extraível permite fácil manutenção e teste de disjuntores sem desenergizar todo o sistema. Ideal para aplicações industriais e de serviços públicos exigentes, proporciona proteção superior ao pessoal e continuidade operacional.

Enviar consulta

Descrição do produto

O painel extraível revestido de metal CA (doravante denominado quadro) é uma unidade de distribuição interna completa trifásica CA 50 Hz, tensão nominal de 40,5 kV. Ele é projetado para receber e distribuir energia elétrica em usinas de energia, subestações e empresas industriais e de mineração. O painel extraível revestido de metal AC executa funções como controle de circuito, proteção e monitoramento, e também é adequado para locais que exigem operação frequente. O painel extraível revestido de metal AC está em conformidade com os padrões, incluindo GB/T11022-1999, GB3906-1991 e DL404-1997.

Parâmetro do produto (especificação)

Nome	Unidade	valor numérico
Tensão nominal	kV	40.5
Corrente nominal	A	1250 1600 2000
Frequência nominal	hertz	50
Corrente suportável nominal de curto prazo	KÁ	20 25 31,5
Corrente suportável de pico nominal	KÁ	50 63 80
Tensão suportável de frequência de energia nominal	KV	95/1min
Tensão suportável de impulso de raio nominal	KV	185
Duração nominal do curto-circuito	S	4
Classificação de proteção		IP3X

Parâmetros técnicos principais do disjuntor a vácuo

Nome	Unidade	valor numérico
Tensão nominal	KV	40.5
Frequência nominal	Hz	50
Tensão suportável de frequência de energia nominal	KV	95/1min
Tensão suportável de impulso de raio nominal	KV	185
Corrente nominal	A	1250 1600 2000
Corrente suportável nominal de curto prazo	KÁ	20 25 31,5
Corrente nominal de ruptura de curta duração	KÁ	20 25 31,5
Corrente suportável de pico nominal	KÁ	50 63 80
Duração nominal do curto-circuito	EM	4
Horário de abertura	EM	30 ≤ t≤ 60
Hora de fechamento	s	50 ≤ t≤ 100
Ciclos Nominais de Corrente de Interrupção de Curto-Circuito	Segundo	20
Vida mecânica	Segundo	10000
Classificação de proteção		IP43

Característica e aplicação do produto

Proteção Blindada Total

Componentes extraíveis

Design Compartimentado

Intertravamentos de segurança aprimorados

Alta confiabilidade e flexibilidade

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo
