Quais são as cinco métricas principais para avaliar o transformador?

Cinco métricas principais paraAvaliando o transformadorA qualidade, baseada em padrões internacionais (IEC 60076) e práticas de engenharia da indústria, concentra-se principalmente na eficiência do desempenho do transformador, na confiabilidade da segurança e na estabilidade operacional. Abaixo está uma explicação sistemática das cinco métricas principais:

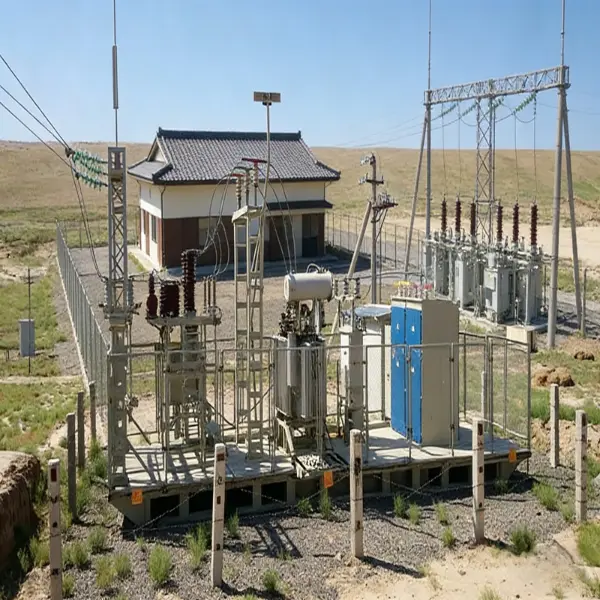

1. Capacidade nominal

Refere-se à potência aparente que um transformador pode fornecer continuamente durante longos períodos sob tensão nominal, frequência nominal e condições de resfriamento especificadas, medida em kVA ou MVA.

Função: Determina a capacidade de carga do transformador e serve como base primária para seleção.

Princípio de seleção: Baseado na potência total da carga (considerando fator de potência e fator simultâneo), com margem de 15% a 25% reservada para evitar sobrecarga e aquecimento (“cavalo pequeno puxando uma carroça grande”) ou desperdício de perda por inatividade (“cavalo grande puxando uma carroça pequena”).

Aplicação de engenharia: Os transformadores de 35kV normalmente variam de 1 a 40 MVA, enquanto as estações elevadoras fotovoltaicas geralmente usam unidades de 400 a 1000 kVA.

Exemplos de parâmetros de produto: O transformador de 35kV da Deyan Electric tem capacidade nominal de 160 kVA; O transformador do tipo seco da Xiangtong Electric tem capacidade nominal de 400 kVA.

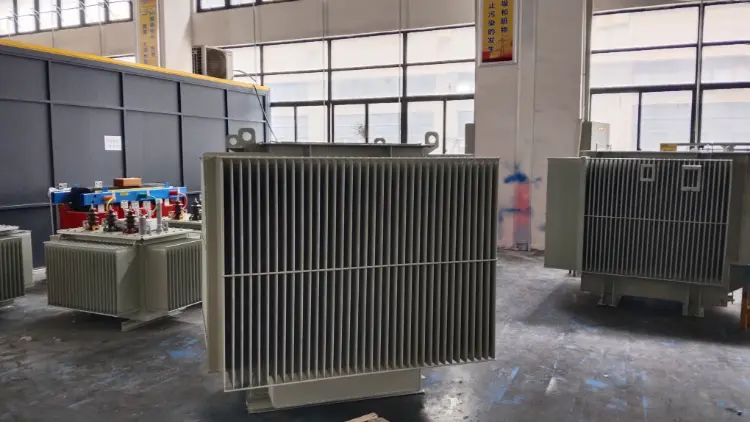

2. Perda sem carga

Também conhecida como perda de ferro, refere-se à perda de potência ativa quando o lado secundário do transformador está em circuito aberto e o lado primário está sujeito à tensão nominal. Consiste principalmente em histerese do núcleo e perdas por correntes parasitas.

Fatores que influenciam: Material do núcleo (por exemplo, chapas de aço silício de grão orientado laminadas a frio), processo de laminação, projeto de densidade de fluxo magnético.

Significância da Eficiência Energética: Uma métrica central para avaliar a eficiência energética do transformador. Produtos de eficiência ultra-premium apresentam perdas sem carga ≤ 0,6 W/kg.

Valores típicos: Um transformador imerso em óleo de 160kVA tem perdas sem carga em torno de 280W; modelos de alta eficiência podem cair abaixo de 200W.

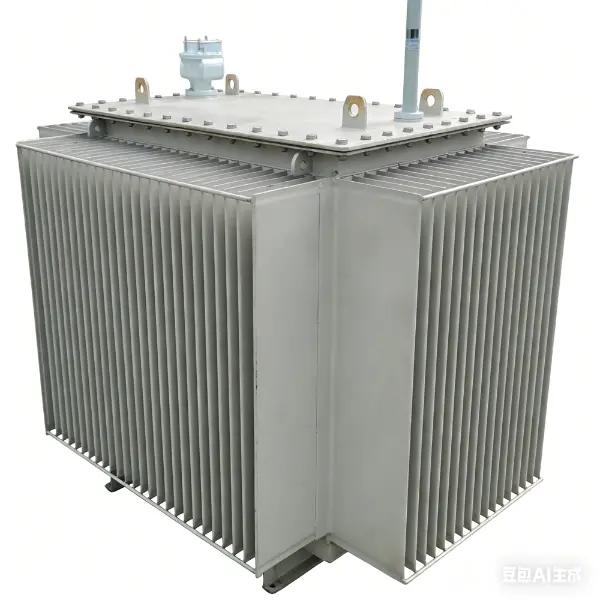

3. Perda de carga

Também conhecida como perda de cobre, refere-se à perda de potência ativa gerada pela resistência do enrolamento sob corrente nominal, proporcional ao quadrado da corrente de carga.

Fatores que influenciam:

Material do condutor (o cobre supera o alumínio), área da seção transversal e processo de conexão.

Valor de avaliação:

Impacta diretamente nos custos operacionais; perdas mais baixas resultam em melhor eficiência energética a longo prazo.

Valores típicos:

Um transformador de 160kVA tem perdas de carga em torno de 2.820W, enquanto modelos de alta eficiência podem ser controlados abaixo de 2.500W.

Exemplo de parâmetro do produto: A perda de carga do transformador Deyan Electric é 2820W

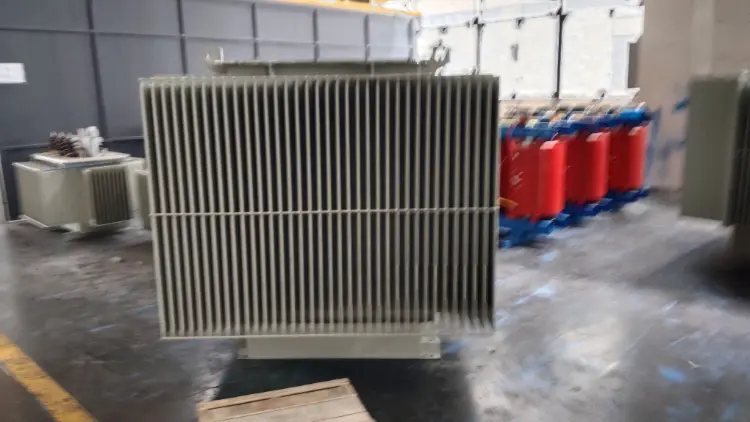

4. Impedância de curto-circuito (%)

Refere-se à porcentagem de tensão nominal necessária para aplicar corrente nominal ao lado primário quando o lado secundário está em curto-circuito, refletindo a magnitude da resistência interna do transformador.

Funções:

Limita a corrente de curto-circuito (maior impedância reduz a corrente de curto-circuito);

Afeta a taxa de regulação de tensão (maior impedância provoca maior queda de tensão durante flutuações de carga).

Faixa típica:

Transformadores de distribuição: 4%–6% (estabilidade de equilíbrio e queda de tensão);

Serviços industriais pesados ​​(por exemplo, fornos de arco): 8%–15%;

Quando múltiplas unidades operam em paralelo, o desvio de impedância deve ser ≤±0,5%.

Exemplos de produtos:

Huarui Electric: tensão de impedância de 4,5%

Xiangtong Electric: tensão de impedância de 4,0%

5. Desempenho de isolamento

Abrange a resistência do isolamento e o estado de envelhecimento entre os enrolamentos e entre os enrolamentos e o solo, formando a base para uma operação segura.

Itens principais de teste:

Resistência de Isolamento: Medido com megôhmetro, reflete a secura do isolamento e o grau de envelhecimento;

Tensão suportável de frequência de energia: Suporta tensão especificada (por exemplo, 75kV para enrolamentos de 35kV) por 1 minuto sem quebra;

Descarga Parcial (PD): ≤3pC é ideal; exceder este limite indica degradação do isolamento;

Classe de Isolamento: Classe A (105°C), Classe F (155°C), Classe H (180°C), determinando limites de elevação de temperatura.

Base padrão: Tanto o GB/T 6451 quanto o IEC 60076 especificam obrigatoriamente a tensão suportável de isolamento e os limites de descarga parcial.

Exemplo de parâmetro do produto: Os transformadores fabricados pela Jinghengjin têm nível de isolamento LI200AC85; A classe de isolamento da Jinyu Electric é H.

Notas Complementares: Outros Indicadores Auxiliares Críticos

Embora não estejam entre os “Cinco Parâmetros Principais”, estes permanecem essenciais na prática de engenharia:

Aumento da temperatura: Aumento da temperatura superior do óleo ≤60K, aumento da temperatura do enrolamento ≤65K (IEC 60076-2);

Grupo de conexão‌: Dyn11 é o principal para distribuição, suprimindo a distorção de terceiro harmônico e garantindo operação estável sob cargas trifásicas desequilibradas;

Método de resfriamento‌: O resfriamento natural imerso em óleo (ONAN) e o resfriamento a ar do tipo seco (AN) afetam a eficiência da dissipação de calor e a aplicabilidade ambiental;
