Unidade principal de anel isolado a gás envolto em metal

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. A Unidade Principal de Anel Isolado a Gás com Invólucro Metálico é um painel de distribuição compacto, de tipo fixo e invólucro metálico, que utiliza gás SF6 para isolamento superior e extinção de arco. A unidade principal de anel isolado a gás mentalmente fechado foi projetada para distribuição de energia confiável em redes secundárias de 10-12kV. Seu design vedado e livre de manutenção garante segurança e estabilidade, tornando-o ideal para redes urbanas, áreas industriais e outras aplicações que exigem espaço e exigem alto desempenho e resistência ambiental.

Enviar consulta

Descrição do produto

A Unidade Principal de Anel Isolado a Gás em Invólucro Metálico é um painel de distribuição em invólucro metálico isolado a gás SF6 com um barramento comum. A unidade principal de anel isolado a gás mental fechado pode ser configurada com módulos que incluem unidades de chave de carga, unidades de combinação de chave de carga-fusível, unidades de disjuntor a vácuo e unidades de alimentação de barramento. Empregando uma série de tecnologias e materiais avançados, oferece excelente desempenho elétrico e mecânico com mínimo impacto ambiental e climático. Tamanho compacto. A unidade principal de anel isolado a gás mental fechado oferece fácil instalação, operação conveniente, operação livre de manutenção e opções de configuração flexíveis. Seu design claro e intuitivo garante uma operação simples e direta. Apresentando alta capacidade de fiação do alimentador, acomoda vários sistemas de fiação.

Parâmetro do produto (especificação)

Projeto		Módulo C	Módulo F	Módulo V		Módulo CB
		Interruptor de carga	Equipamento elétrico combinado	Interruptor de vácuo	Chave de isolamento/aterramento	Disjuntor a vácuo	Chave de isolamento/aterramento
Tensão nominal	KV	12	12	12	12	12	12
Frequência nominal	hertz	50	50	50	50	50	50
Tensão suportável de frequência de energia (fase-fase/fase-terra)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Tensão suportável de impulso relâmpago	KV	75/85	75/85	75/85	75/85	75/85	75/85
Corrente nominal	A	630	registro	630		1250/630
Corrente nominal de interrupção em malha fechada	A	630
Corrente nominal de carga e interrupção do cabo	A	135/135
Corrente nominal de fechamento de curto-circuito (pico)		50	80
Corrente suportável de pico nominal	ka	50
Corrente suportável nominal de curto prazo	kA/3s	20
Corrente nominal de interrupção de curto-circuito	ka		31..5	20
Corrente de transferência nominal	A		1750
Classificação máxima de corrente para fusível	A		125
Resistência do circuito	Ω	≤300	≤600
Vida mecânica	segundo	5000	3000	5000	2000	5000	5000

Característica e aplicação do produto

Isolamento Avançado de Gás

Gabinete totalmente selado

Compacto e que economiza espaço

Segurança aprimorada

Vida útil e confiabilidade estendidas

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

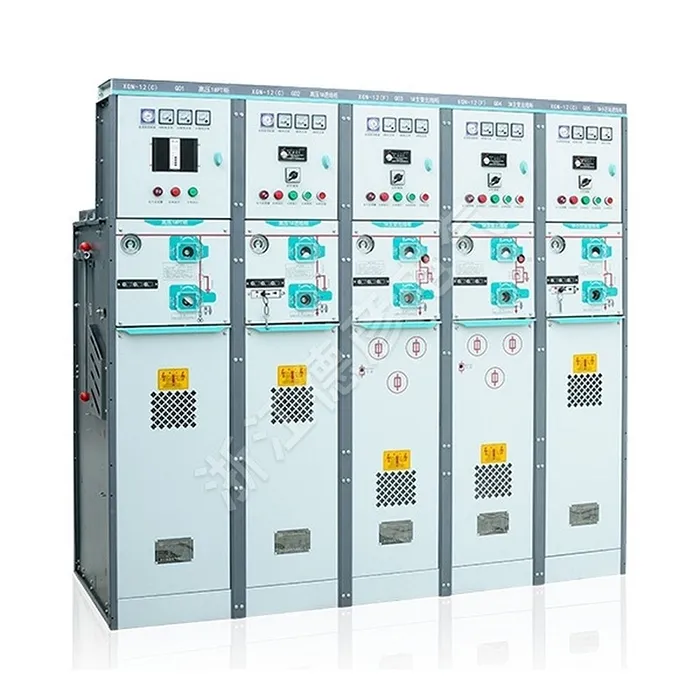

Metal-Enclosed Gas-Insulated Ring Main Unit
