Por que o switchgear é o nó chave nos sistemas de energia modernos?

Em um sistema de energia elétrica, otransmissão de energia elétricadas usinas de energia aos usuários finais envolve uma série de etapas complexas de controle, distribuição e proteção. Este processo envolve muito mais do que simplesmente conectar fios; depende de um conjunto sofisticado e coordenado de equipamentos. O equipamento de manobra, servindo como um nó crítico na rede de energia, desempenha funções que vão muito além do simples conceito de “comutação”. Essencialmente, é um conjunto envolto em metal que integra múltiplas unidades funcionais, encarregadas de operações básicas, como abertura e interrupção de circuitos, monitoramento de status, proteção contra falhas e distribuição de energia. Compreender os equipamentos de manobra é fundamental para compreender como os sistemas de energia modernos alcançam um fornecimento de energia seguro, confiável e flexível.

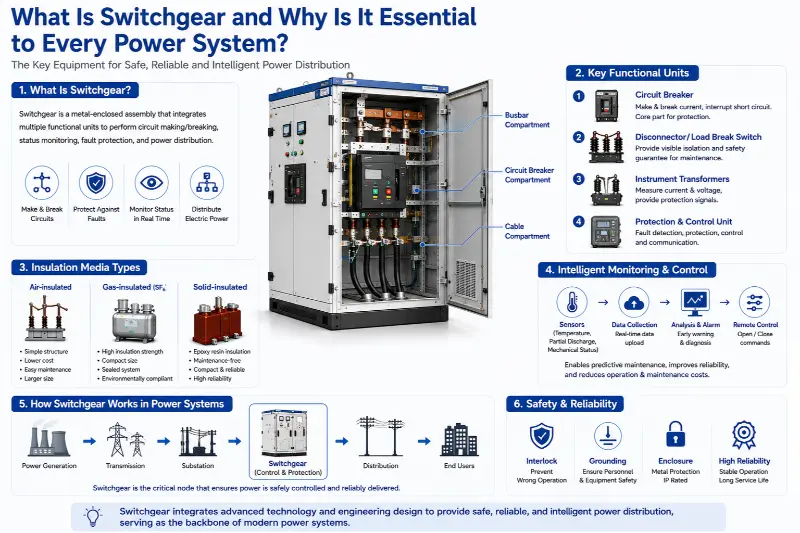

O valor central do painel reside na sua implementação física de “isolamento” e “controle”. Os sistemas de energia devem lidar com diversas condições operacionais, incluindo interrupções e transmissões rotineiras de energia, isolamento seguro durante a manutenção do equipamento e desconexão rápida durante falhas. Através da combinação mecânica e intertravamento elétrico de suas unidades funcionais internas, o quadro padroniza e protege essas operações. Seu invólucro metálico fornece uma barreira protetora robusta, separando fisicamente os componentes energizados do ambiente externo e do pessoal. Internamente, as divisórias dividem ainda mais a unidade em compartimentos independentes – como a câmara do barramento, a câmara do disjuntor e a câmara do cabo. Este projeto garante que, caso ocorra uma falha em um compartimento, seu impacto permaneça localizado, evitando que o incidente se agrave. Essa filosofia de projeto modular e compartimentada constitui a base de como o conjunto de manobra garante a estabilidade geral do sistema.

Em termos de composição funcional, uma unidade de manobra típica não é apenas uma peça única de equipamento, mas um sistema em miniatura. Compreende várias unidades funcionais principais que trabalham em conjunto:

1. Unidade de fechamento e fechamento do circuito principal: O componente principal aqui é o disjuntor. É capaz de abrir e interromper circuitos em condições normais de carga; mais importante ainda, no caso de um curto-circuito ou sobrecarga severa, seu mecanismo de disparo interno permite que ele dispare automaticamente em milissegundos, interrompendo a corrente de falha. Sua capacidade de interrupção determina diretamente a magnitude das falhas de curto-circuito que o equipamento de manobra pode suportar.

2. Isolamento de segurança e unidade de interrupção visível: Esta função é executada principalmente por seccionadores (isoladores) ou chaves seccionadoras em carga. Os seccionadores são usados ​​após a abertura do disjuntor para criar uma lacuna isolada de ar clara e confiável, proporcionando uma garantia de segurança visível para a manutenção do equipamento. As chaves seccionadoras sob carga podem ser categorizadas da seguinte forma: 1. Isoladas a ar: utilizam ar à pressão atmosférica como meio isolante primário. As vantagens incluem uma estrutura simples, custos mais baixos e facilidade de manutenção. As desvantagens incluem o tamanho volumoso do equipamento; como o ar tem rigidez dielétrica relativamente baixa, são necessárias grandes folgas elétricas para garantir a segurança. Os componentes internos também são suscetíveis a fatores ambientais, como umidade e poeira.

3. Isolado a gás: O gás hexafluoreto de enxofre (SF6) é normalmente usado como meio isolante e extintor de arco. O gás SF6 oferece excelentes capacidades de isolamento e extinção de arco, permitindo que os painéis que utilizam esta tecnologia sejam altamente compactos e ocupam pouco espaço, permanecendo imunes a interferências ambientais externas. Contudo, a tecnologia depende fortemente de técnicas de vedação de gás; além disso, o SF6 é um potente gás com efeito de estufa e a sua recuperação e eliminação estão sujeitas a regulamentações ambientais rigorosas.

4. Isolamento sólido: Materiais sólidos, como resina epóxi, são usados ​​para fundir ou encapsular componentes do circuito primário (por exemplo, disjuntores, seccionadores) em um único módulo integrado. Esta tecnologia elimina completamente o impacto do ambiente externo e permite uma operação livre de manutenção, com o tamanho do equipamento variando entre os tipos isolados a ar e isolados a gás. O desafio reside nos requisitos extremamente elevados para processamento de materiais e design de dissipação de calor.

O design moderno dos painéis de manobra enfatiza cada vez mais a observabilidade do estado e a operação e manutenção inteligentes. Os modelos tradicionais de manutenção periódica estão mudando para a manutenção preditiva baseada em condições. Isto depende de vários sensores instalados dentro do gabinete: sensores de temperatura monitoram a geração de calor nos contatos e pontos de conexão do barramento; sensores de descarga parcial detectam defeitos de isolamento interno em estágio inicial; e sensores de características mecânicas registram as velocidades e temporizações de abertura e fechamento dos disjuntores. Os dados coletados são carregados em um sistema backend onde a análise de big data fornece avisos antecipados de possíveis falhas, permitindo manutenção direcionada; isso aumenta significativamente a confiabilidade da fonte de alimentação e reduz os custos de operação e manutenção.

O painel não opera isoladamente; seu sistema de controle secundário serve como interface neural para integração em redes inteligentes modernas. Através de protocolos de comunicação padrão, os dados relativos à proteção, medição e status podem ser transmitidos para sistemas de automação de subestações ou centros de despacho de nível superior. Também pode receber comandos de controle remoto para executar operações remotas de abertura e fechamento. Esta capacidade de troca bidirecional de informações permite que os despachantes da rede monitorem o status operacional da borda da rede em tempo real e facilita o rápido isolamento de falhas e a restauração de energia – elementos fundamentais na construção de uma rede auto-recuperável.

No que diz respeito à instalação e operação a longo prazo, o desempenho do painel é influenciado por uma série de fatores. O nivelamento da base da instalação, o torque de aperto das conexões dos barramentos e a confiabilidade da rede de aterramento servem como condições iniciais que determinam seu desempenho durante a vida útil. Durante a operação, os componentes internos acumulam desgastes elétricos e mecânicos; as conexões podem se soltar devido à expansão/contração térmica ou forças eletromagnéticas, levando ao superaquecimento; e os materiais de isolamento sofrem envelhecimento gradual ao longo do tempo. Mesmo o equipamento mais avançado requer inspeções profissionais, monitoramento de temperatura e testes de descarga parcial para rastrear alterações em sua condição.

Como um nó crítico no sistema de energia, o painel incorpora uma filosofia de projeto caracterizada por alta integração, especialização funcional e foco na redundância de segurança. Do revestimento metálico externo robusto à lógica elétrica interna complexa, e dos princípios fundamentais de isolamento físico às tecnologias de detecção inteligentes de ponta, cada detalhe serve um objetivo central: estabelecer pontos de controle confiáveis ​​e barreiras de segurança em meio a fluxos de energia complexos. Uma compreensão profunda dos equipamentos de manobra revela que uma fonte de alimentação contínua e estável não pode ser considerada garantida; em vez disso, depende do rigoroso projeto de engenharia e da evolução tecnológica contínua por trás de inúmeras peças desses equipamentos críticos. Capazes de estabelecer e interromper circuitos em corrente nominal e suportar correntes específicas de curto-circuito, essas unidades são frequentemente combinadas com fusíveis para aplicações específicas. Os intertravamentos mecânicos ou elétricos entre eles e os disjuntores são cruciais para evitar erros operacionais.
