Qual unidade principal de anel de nível de tensão deve ser selecionada para projetos de EPC de distribuição?

Em vários projetos de contratação geral EPC de distribuição, a Unidade Principal de Anel (RMU) atua como o principal componente de alta tensão de subestações de pacote e subestações tipo caixa. A seleção do seu nível de tensão determina diretamente a estabilidade, a conformidade e o custo do projeto de toda a solução de distribuição de energia, e também é uma preocupação técnica fundamental para os engenheiros de aquisição de EPC na fase preliminar do projeto. Muitos empreiteiros gerais de EPC levantam uma questão na fase inicial de investigação: Que unidade principal de anel de nível de tensão deve ser selecionada para projetos de EPC de distribuição?

Localizado em Yueqing, Zhejiang,Zhejiang Deyan elétrico Co., Ltd.é especializada em pesquisa e desenvolvimento e fabricação de equipamentos de distribuição de energia de média tensão. Fornecemos unidades principais de anel com isolamento sólido ecológicas e isoladas a gás SF6 em conformidade com IEC, subestações de caixa de estilo europeu, subestações tipo cabine pré-fabricadas e uma gama completa de equipamentos de distribuição de energia. Há muito tempo atendemos clientes globais de contratação geral de EPC e fornecemos soluções personalizadas de seleção de RMU para diferentes projetos de distribuição.

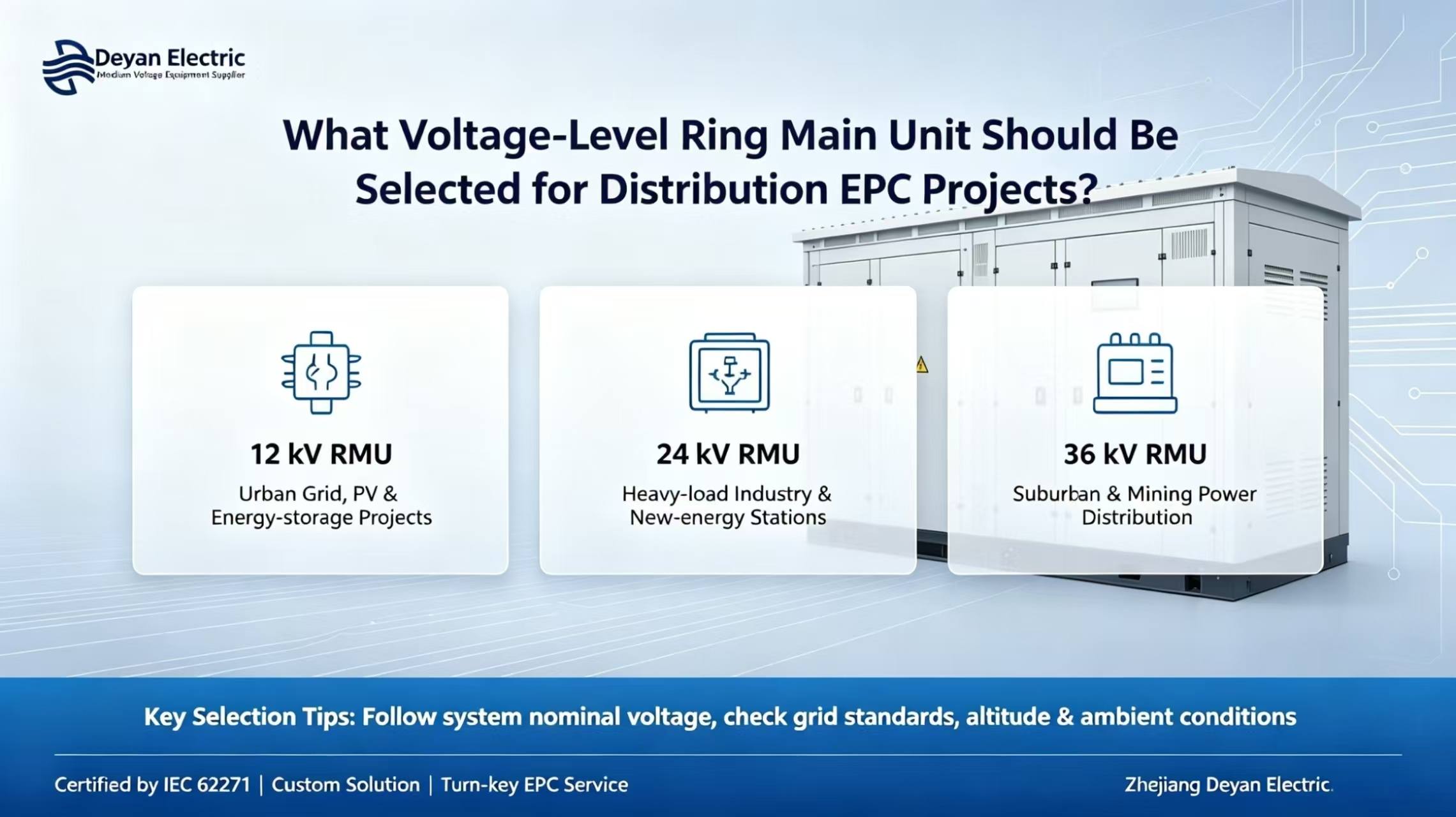

Referência para seleção do nível de tensão da unidade principal do anel principal em projetos de EPC de distribuição

12 kV (sistema de 10 kV)

A unidade principal em anel de 12 kV é o modelo principal amplamente adotado em projetos EPC de distribuição global. É amplamente aplicado na renovação de redes de distribuição urbana, distribuição de energia em parques industriais, conexão de rede fotovoltaica e de armazenamento de energia e subestações de pacotes de pequeno a médio porte. Apresentando alta modularidade e custos controláveis, esta RMU se adapta à maioria das arquiteturas convencionais de fontes de alimentação em anel, com opções de corrente suportável a curto-circuito de 20 kA/25 kA. É também a especificação mais consultada para projetos EPC.

24kV

As unidades principais em anel de 24 kV são usadas principalmente em zonas industriais com cargas maiores e distâncias de transmissão de energia mais longas, bem como em estações de coleta de energia nova. Em comparação com a solução de 12 kV, reduz as perdas na linha e reduz o investimento nas secções transversais dos cabos, tornando-a adequada para projetos de contratação geral EPC de grande capacidade. Requer níveis de isolamento de equipamento mais elevados e design estrutural de gabinete reforçado, e seu custo geral é superior ao de uma unidade principal em anel de 12 kV.

36 kV (sistema de 33 kV)

Unidades principais em anel de 36 kV são implantadas para redes de distribuição suburbanas de longa distância, áreas de mineração em grande escala e obras EPC de fornecimento de energia de longa distância. Pertencendo à categoria de distribuição de média-alta tensão, são geralmente utilizados em conjunto com subestações de grande capacidade e impõem requisitos mais elevados em termos de isolamento, proteção de arco interno e teste de aceitação de fábrica (FAT).

Princípio de seleção básica:A tensão nominal da unidade principal em anel deve ser determinada de acordo com a tensão nominal do sistema do projeto, e não apenas com base na capacidade do transformador. Os clientes EPC devem primeiro confirmar os padrões da rede local, os parâmetros de curto-circuito do sistema, a altitude do projeto, a temperatura ambiente e as condições de umidade antes de finalizar a tensão nominal da unidade principal do anel.

Considerações adicionais para seleção de equipamentos em projetos EPC

Além do nível de tensão, os empreiteiros gerais EPC também devem prestar atenção aos padrões do produto, à adaptabilidade ambiental e à capacidade de entrega do conjunto completo ao adquirir unidades principais em anel:

Requisitos de certificação:Os produtos devem estar em conformidade com os padrões internacionais da série IEC 62271. Conjuntos completos de relatórios de teste de tipo e certificados CE estarão disponíveis para apoiar a revisão do desenho do projeto e o teste de aceitação de fábrica.

Adaptabilidade Ambiental:A personalização está disponível para classificação de proteção externa IP54, sistemas de controle de temperatura anticondensação e revestimentos anticorrosivos para áreas costeiras, para se adaptar a condições operacionais complexas, como alta temperatura, alta umidade e alta altitude.

Soluções de suporte completas:A Deyan Electric pode fornecer unidades principais de anel independentes, bem como soluções completas de subestações integradas combinando RMUs, transformadores e gabinetes de baixa tensão. A entrega centralizada reduz os custos de comunicação para clientes EPC decorrentes de aquisições multipartidárias e coordenação para comissionamento.

Atualização inteligente:Os terminais inteligentes FTU são opcionais para realizar funções de localização de falhas e monitoramento remoto, adequados para projetos EPC de redes de distribuição inteligentes e conexão à rede de novas energias.

Conclusão

A seleção do nível de tensão é a etapa principal para a definição da especificação da unidade principal do anel. A seleção inadequada pode desencadear riscos graves, como falhas na aceitação da rede, sobrecarga de equipamentos e atrasos no projeto. Contando com uma equipe técnica profissional de engenharia elétrica, a Zhejiang Deyan Electric Co., Ltd. pode fornecer serviços de seleção de tensão da unidade principal em anel e projeto de esquema primário com base em desenhos de projetos EPC e especificações de rede local. A personalização do ODM é suportada para fornecer soluções de distribuição de energia de média tensão estáveis ​​e confiáveis ​​para projetos EPC de distribuição global.
