O que torna o painel principal de anel metálico AC confiável para distribuição de energia moderna?

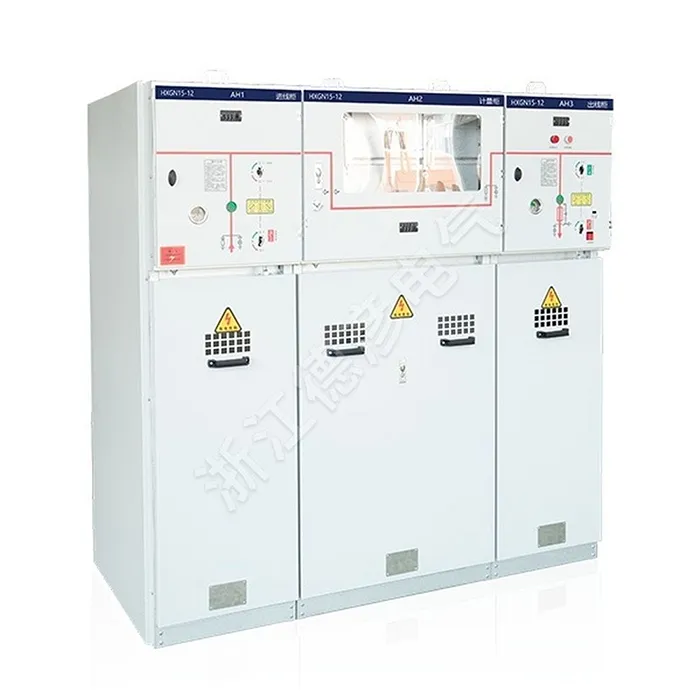

Quadro principal de anel metálico CAé uma solução compacta de distribuição de média tensão projetada para melhorar a continuidade de energia, a segurança operacional, o isolamento de falhas e a eficiência da instalação. Ao combinar funções de comutação, proteção, isolamento e aterramento dentro de um invólucro metálico, este equipamento é particularmente adequado para redes de distribuição urbana, instalações industriais, edifícios comerciais, projetos de infraestrutura e aplicações de energia renovável. Este guia explica sua estrutura, princípio operacional, principais parâmetros técnicos, recursos de segurança, cenários de aplicação e considerações práticas para selecionar a configuração correta.

Índice

• 1. Compreendendo o painel principal de anel metálico CA
• 2. Por que é importante na distribuição de média tensão?
• 3. Como o quadro está estruturado?
  • Componentes de comutação e proteção
  • Compartimentos de cabos e conexões
  • Gabinete metálico e projeto de segurança
• 4. Como funciona um sistema principal de anel?
• 5. Quais parâmetros técnicos são mais importantes?
• 6. Principais benefícios para projetos de distribuição de energia
• 7. Onde é comumente usado?
• 8. O que os compradores devem verificar antes de fazer o pedido?
• 9. Considerações sobre instalação, operação e manutenção
• 10. Configurações isoladas a ar e isoladas a gás
• 11. Perguntas frequentes
• 12. Conclusão

1. Compreendendo o painel principal de anel metálico CA

O painel principal de anel metálico CA é um conjunto de distribuição elétrica de média tensão projetado para receber, distribuir, comutar, isolar e proteger a energia elétrica dentro de uma rede de distribuição em anel ou radial. Ele coloca os equipamentos relevantes de comutação e proteção dentro de um invólucro metálico aterrado, criando uma solução compacta e organizada para aplicações de média tensão.

De acordo com a IEC 62271-200, conjunto de manobra e controle em invólucro metálico CA cobre equipamentos com tensões nominais acima de 1 kV e até 52 kV inclusive. As unidades principais em anel são uma forma prática deste equipamento e estão amplamente associadas a sistemas de distribuição de cabos de média tensão.

O termo “anel principal” descreve o arranjo da rede e não simplesmente o gabinete em si. Em uma rede em anel típica, a energia pode chegar a um ponto de distribuição em duas direções. Se uma seção do cabo apresentar uma falha, a seção afetada poderá ser isolada enquanto a rede restante continua a receber energia pela rota alternativa.

Para os proprietários de projetos, esta arquitetura aborda um dos desafios de distribuição mais importantes: manter o serviço elétrico enquanto controla o tamanho do equipamento, a complexidade operacional e os riscos de segurança.

2. Por que é importante na distribuição de média tensão?

As redes de energia modernas devem lidar com cargas crescentes e, ao mesmo tempo, manter um serviço confiável. Plantas industriais, complexos comerciais, hospitais, instalações de transporte, data centers e instalações de energia renovável nem sempre conseguem tolerar interrupções prolongadas de energia.

Um sistema principal de anel adequadamente projetado oferece diversas vantagens:

• Continuidade do fornecimento:Uma configuração em anel pode fornecer um caminho de alimentação alternativo após uma falta isolada.
• Isolamento obrigatório:Os operadores podem desconectar a seção afetada sem desligar desnecessariamente toda a rede de distribuição.
• Instalação compacta:O equipamento de comutação integrado reduz a área ocupada em comparação com alguns arranjos convencionais.
• Segurança operacional:Invólucros metálicos, arranjos de aterramento, intertravamentos e indicação de posição ajudam a reduzir os riscos operacionais.
• Configuração flexível:Diferentes combinações de chaves de carga, disjuntores, fusíveis, transformadores de corrente, transformadores de tensão e chaves de aterramento podem ser projetadas de acordo com os requisitos do projeto.

Essas características tornam o painel principal em anel especialmente valioso onde o espaço é limitado e a continuidade do serviço elétrico é uma grande prioridade do projeto.

3. Como o quadro está estruturado?

Embora as configurações variem de acordo com o fabricante e a classe de tensão, um conjunto de manobra principal de anel metálico CA típico integra diversas seções funcionais. A compreensão dessas seções ajuda os compradores a avaliar as propostas técnicas com mais precisão.

Componentes de comutação e proteção

A seção de comutação pode incorporar chaves seccionadoras de carga, disjuntores a vácuo, combinações de fusíveis, seccionadoras e chaves de aterramento. O arranjo apropriado depende se o equipamento se destina principalmente à comutação de alimentadores, proteção de transformadores, interrupção de falta ou uma combinação dessas funções.

Uma chave seccionadora de carga geralmente se destina a comutar a corrente de carga normal, enquanto um disjuntor fornece uma capacidade de interrupção de falta mais abrangente. Quando são usados ​​fusíveis, a combinação interruptor-fusível pode fornecer proteção ao transformador e ao alimentador dentro de uma faixa de aplicação apropriada.

Por esta razão, os compradores nunca devem avaliar o gabinete simplesmente pela sua corrente nominal. A filosofia completa de proteção deve corresponder ao transformador, alimentador, cabo e sistema de proteção a montante/jusante.

Compartimentos de cabos e conexões

O compartimento de cabos fornece a interface entre o quadro e a rede externa de média tensão. Dependendo do projeto, pode conter terminações de cabos, chaves de aterramento, transformadores de corrente, transformadores de tensão, componentes de proteção contra surtos ou outros acessórios.

A compatibilidade correta dos cabos é essencial. O tamanho do cabo necessário, tipo de terminação, nível de isolamento, espaçamento de fases e método de instalação devem ser confirmados antes da produção do equipamento.

Gabinete metálico e projeto de segurança

O invólucro metálico separa os componentes energizados do ambiente circundante e cria uma estrutura mecânica definida para o equipamento interno. A compartimentação adequada também pode ajudar a limitar as consequências de falhas internas.

Mecanismos de intertravamento são outra característica importante. Intertravamentos mecânicos ou elétricos podem ajudar a evitar sequências operacionais inseguras, como fechar uma chave de aterramento enquanto um circuito energizado permanece conectado.

Para instalações de alto risco, a classificação do arco interno e os arranjos de alívio de pressão devem ser considerados como parte do projeto geral de segurança. Alguns sistemas RMU disponíveis comercialmente especificam o desempenho do arco interno de acordo com condições de teste definidas, demonstrando por que a classificação exata deve ser verificada em vez de presumida.

4. Como funciona um sistema principal de anel?

O princípio operacional básico é simples. Vários pontos de distribuição estão conectados através de uma rede de média tensão em loop. Cada unidade principal em anel controla uma seção da rede e pode fornecer uma conexão a um transformador ou carga a jusante.

Durante a operação normal, a rede pode operar com um ponto aberto definido ou outra configuração aprovada pela concessionária. Se ocorrer uma falha no cabo, os operadores ou um sistema de proteção automatizado poderão identificar e isolar a seção afetada. As partes saudáveis ​​da rede podem então permanecer energizadas a partir do caminho de alimentação disponível.

Este arranjo não significa que cada anel forneça automaticamente energia ininterrupta. A continuidade real depende do projeto da rede, da coordenação da proteção, dos procedimentos de comutação, da automação, da redundância e dos requisitos operacionais da concessionária.

Por esta razão, a qualidade do esquema de distribuição global é tão importante quanto o próprio quadro.

5. Quais parâmetros técnicos são mais importantes?

Escolher equipamentos baseados apenas em tensão e corrente pode criar sérios problemas no projeto. Uma especificação técnica completa deve considerar parâmetros elétricos, mecânicos, ambientais e de segurança.

A IEC 62271-200 é particularmente relevante porque estabelece requisitos para equipamentos de manobra e controle em invólucro metálico CA dentro de sua faixa de tensão especificada. Outras normas podem ser aplicadas a componentes individuais, incluindo chaves de alta tensão, disjuntores, combinações de chave-fusível, seccionadoras e chaves de aterramento.

6. Principais benefícios para projetos de distribuição de energia

Pegada compacta

O painel principal em anel é projetado para combinar diversas funções de distribuição em um arranjo relativamente compacto. Isto é particularmente útil em subestações urbanas, edifícios comerciais, plantas industriais e projetos de infraestrutura onde o espaço físico é caro.

Maior flexibilidade operacional

Múltiplas funções de comutação permitem que os operadores isolem alimentadores, transformadores ou seções de cabos selecionados de acordo com o plano operacional da rede. Isso pode simplificar os procedimentos de manutenção e gerenciamento de falhas.

Proteção aprimorada de pessoal

Invólucros metálicos, sistemas de aterramento, intertravamentos, compartimentação e classificações apropriadas de desempenho de arco podem criar múltiplas camadas de proteção. No entanto, esses recursos devem ser verificados em relação à documentação real de teste do produto.

Complexidade de distribuição reduzida

Uma RMU configurada corretamente pode integrar comutação de alimentadores e proteção de transformadores em um pacote padronizado. Isso pode simplificar a engenharia, o transporte, a instalação e o comissionamento em comparação com a montagem de vários componentes separados.

Adequado para infraestrutura moderna

A mesma arquitetura básica pode suportar a distribuição convencional de serviços públicos, bem como aplicações industriais, comerciais, de energia renovável, transporte e outras aplicações de média tensão.

7. Onde é comumente usado?

O painel principal de anel metálico CA é adequado para uma ampla variedade de ambientes de distribuição de média tensão.

• Distribuição de energia urbana:Subestações compactas e redes de cabos subterrâneos.
• Instalações industriais:Fábricas, plantas de processamento, armazéns e locais de fabricação.
• Edifícios comerciais:Shopping centers, complexos de escritórios, hotéis e grandes empreendimentos comerciais.
• Infraestrutura pública:Aeroportos, instalações ferroviárias, hospitais, túneis e projetos municipais.
• Energia renovável:Sistemas de captação e distribuição de energia solar e eólica.
• Empreendimentos residenciais:Distribuição de média tensão para grandes comunidades e projetos habitacionais.
• Subestações transformadoras:Gerenciamento de alimentadores de entrada e saída e proteção de transformadores.

Os projetos comerciais e industriais geralmente priorizam dimensões compactas, comutação confiável, manutenção simples e coordenação clara de proteção. Os projectos de energias renováveis ​​podem colocar ênfase adicional na operação remota, resistência ambiental, monitorização e automação.

8. O que os compradores devem verificar antes de fazer o pedido?

A compra de painéis de média tensão é uma decisão técnica e não simplesmente uma comparação de preços. Antes de fazer um pedido, os engenheiros de projeto e as equipes de compras devem preparar um cronograma técnico detalhado.

1. Confirme a tensão do sistema.Verifique os requisitos de tensão nominal e máxima de operação.
2. Calcule a corrente de carga.Não selecione a corrente nominal apenas na placa de identificação do transformador sem considerar as condições reais de operação.
3. Determine o nível de curto-circuito.As classificações de resistência de curto prazo e de pico do painel devem corresponder ao cálculo de falta da rede.
4. Defina o método de proteção.Determine se o projeto precisa de interruptores de carga, disjuntores a vácuo, fusíveis ou uma combinação deles.
5. Verifique os requisitos do cabo.O tipo de cabo, terminação, tamanho do condutor e espaço de instalação disponível devem ser confirmados.
6. Revise os requisitos de intertravamento.Verifique a sequência operacional necessária e a lógica de segurança.
7. Confirme as condições ambientais.Considere temperatura, altitude, umidade, nível de poluição, condições sísmicas e ambiente de instalação.
8. Solicite documentação de teste.Solicite relatórios de testes de tipo aplicáveis, registros de testes de rotina, certificados, desenhos e fichas técnicas.
9. Verifique o acesso para manutenção.Garanta que os operadores possam inspecionar, operar, testar e manter o equipamento com segurança.
10. Avalie a expansão futura.Se forem necessários alimentadores adicionais, discuta a modularidade e a capacidade disponível antes da fabricação.

Uma especificação técnica clara no início do projeto pode reduzir significativamente mal-entendidos de cotação, redesenho de trabalho, atrasos na entrega e problemas de comissionamento.

9. Considerações sobre instalação, operação e manutenção

Mesmo um painel bem projetado requer instalação e operação corretas. A instalação deve seguir os desenhos aprovados pelo fabricante e as regulamentações elétricas aplicáveis. A qualidade da terminação do cabo é especialmente importante porque uma terminação deficiente pode criar tensão elétrica localizada, superaquecimento ou falha de isolamento.

Antes da energização, as equipes de projeto devem verificar a operação mecânica, os intertravamentos elétricos, a continuidade do aterramento, as conexões dos cabos, as configurações de proteção, os circuitos auxiliares, os sistemas de indicação e outras funções relevantes.

A manutenção de rotina deve ser baseada nas instruções do fabricante e no ambiente operacional real. Os intervalos de inspeção podem precisar de ajuste para locais altamente poluídos, alta umidade, trocas frequentes ou condições industriais exigentes.

Para sistemas de distribuição inteligentes, também podem ser consideradas funções opcionais de monitoramento e controle remoto. Estas funções podem melhorar a visibilidade operacional e apoiar uma resposta mais rápida a condições anormais quando devidamente integradas à arquitetura de controle do local.

10. Configurações isoladas a ar e isoladas a gás

O painel principal em anel pode ser projetado em torno de diferentes tecnologias de isolamento. As configurações isoladas a ar usam o ar como meio isolante primário, enquanto os projetos isolados a gás colocam componentes críticos em um ambiente isolante fechado. Soluções com isolamento sólido também estão disponíveis em algumas gamas de produtos.

A melhor configuração depende do ambiente do projeto e não de uma “melhor” tecnologia universal. Os compradores devem avaliar o espaço, a filosofia de manutenção, os requisitos ambientais, as considerações sobre o ciclo de vida, as regulamentações locais e as evidências de teste disponíveis do fabricante.

11. Perguntas frequentes

O que é painel de distribuição principal de anel metálico CA?

É um conjunto de manobra de média tensão encerrado em uma carcaça metálica e projetado principalmente para comutação, isolamento, proteção e distribuição em redes de energia em anel ou radiais.

Qual faixa de tensão é comumente associada ao painel principal em anel?

Muitos produtos RMU comerciais são projetados para redes de média tensão, como sistemas de 11 kV, 12 kV ou 24 kV, enquanto outras configurações podem abranger classes de tensão adicionais. A classificação correta deve sempre corresponder à rede do projeto.

Uma unidade principal em anel evita quedas de energia?

Nenhum equipamento pode eliminar todas as interrupções. Um arranjo em anel pode, no entanto, melhorar a continuidade do fornecimento, permitindo que uma seção em falta seja isolada, enquanto seções saudáveis ​​podem permanecer energizadas através de um caminho de fornecimento alternativo.

Qual é a diferença entre uma chave de carga e um disjuntor?

Uma chave de carga destina-se principalmente a comutar a corrente de carga normal dentro de sua capacidade especificada. Um disjuntor é projetado para interromper correntes de falta, bem como realizar tarefas normais de comutação dentro de seu desempenho nominal. O esquema de proteção deve determinar qual dispositivo é apropriado.

Por que a IEC 62271-200 é importante?

A IEC 62271-200 especifica requisitos para equipamentos de manobra e controle em invólucro metálico CA para tensões nominais acima de 1 kV e até 52 kV inclusive. Ele fornece uma referência importante para avaliar a construção, testes e desempenho de equipamentos aplicáveis.

O painel de distribuição principal em anel pode ser usado ao ar livre?

Sim, as versões externas podem ser projetadas com proteção de gabinete adequada e resistência ambiental. No entanto, a instalação externa requer consideração específica de umidade, temperatura, poeira, corrosão, exposição solar e condições do local.

Quais documentos um comprador deve solicitar ao fabricante?

Dependendo do projeto, a documentação útil pode incluir uma ficha técnica, diagrama unifilar, desenho de disposição geral, diagrama de fiação, documentação de teste de tipo, registros de testes de rotina, manual de instalação, manual de operação e certificados aplicáveis.

Como pode ser selecionado o painel principal de anel correto?

Comece com a tensão da rede, corrente contínua, nível de falha, filosofia de proteção, configuração do cabo, requisitos de isolamento, condições ambientais, espaço de instalação, requisitos de segurança e padrões aplicáveis. Esses parâmetros devem então ser combinados com a configuração do produto testado pelo fabricante.

12. Conclusão

O painel principal de anel metálico CA desempenha um papel importante na distribuição moderna de média tensão porque combina construção compacta, comutação controlada, isolamento de falhas, aterramento e funções de proteção em um conjunto integrado. O seu valor é particularmente evidente em redes onde a continuidade do fornecimento, o espaço de instalação limitado, a segurança operacional e a arquitetura de distribuição simplificada são importantes.

Para engenheiros e equipes de compras, a abordagem mais confiável é selecionar o equipamento de acordo com o sistema elétrico completo, em vez de focar em uma especificação, como corrente nominal ou tamanho do gabinete. O nível de tensão, a corrente de falta, a coordenação do isolamento, a estratégia de proteção, as condições ambientais, o desempenho do arco interno, a disposição dos cabos, o intertravamento, os testes e a expansão futura devem ser considerados em conjunto.

Zhejiang Deyan Electric Co., Ltd.pode apoiar projetos de distribuição de energia de média tensão com equipamentos elétricos configurados profissionalmente e soluções técnicas orientadas para projetos. Quer o requisito envolva distribuição urbana, fornecimento de energia industrial, infraestrutura comercial ou aplicações de energia renovável, a seleção de uma configuração de painel de distribuição adequada é a base para uma operação segura e confiável.

Precisa de uma solução adequada de painel de distribuição principal de anel metálico CA para o seu projeto?Compartilhe seu nível de tensão, corrente nominal, requisitos de curto-circuito, ambiente de instalação e configuração de rede comZhejiang Deyan Electric Co., Ltd.para discutir a solução técnica apropriada. Para especificações de produtos, consultoria de projetos e requisitos personalizados,Contate-nose deixe nossa equipe ajudá-lo a construir um sistema de distribuição de média tensão confiável.
