Como o painel KYN28-12 recebe, distribui, controla, protege e monitora energia

O painel de distribuição CA extraível revestido de metal KYN28-12 (gabinete de média tensão) é um equipamento básico completo para distribuição de energia interna de 12 kV. Fabricado em conformidade com IEC 62271-200 e GB/T 3906, é amplamente aplicado em subestações, projetos de mineração industrial, usinas de energia fotovoltaica, renovação de redes elétricas urbanas e infraestrutura no exterior. Então, como o painel KYN28-12 aceita, distribui energia elétrica e consegue controle, proteção e monitoramento de circuitos?

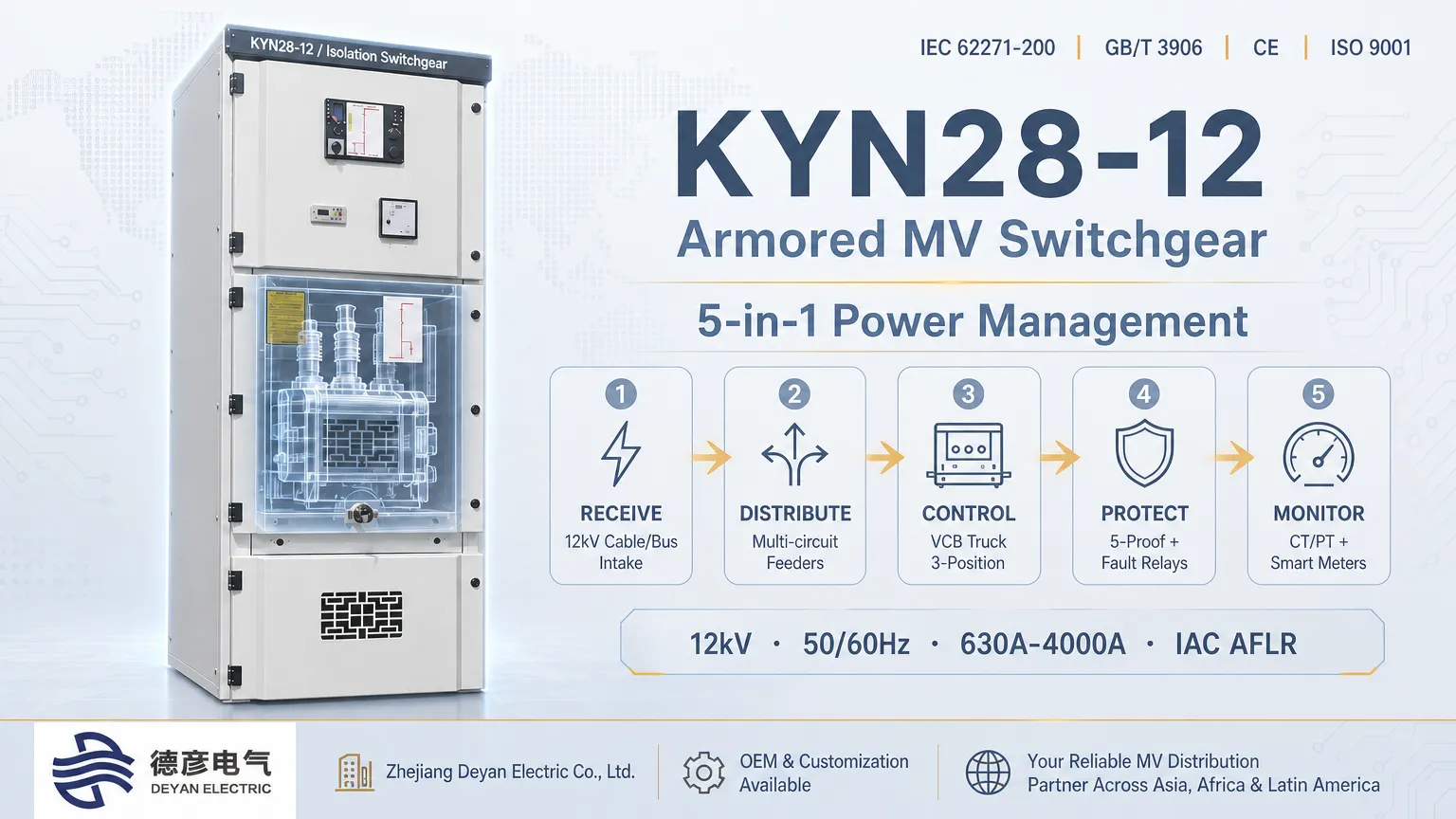

Este comutador recebe energia de alta tensão através de unidades de alimentação de entrada, distribui energia através de sistemas de barramentos, controla circuitos por carrinhos de disjuntores a vácuo, implementa proteção contra falhas com relés microprocessados ​​e realiza monitoramento operacional usando TCs, TPs e instrumentos secundários. Integrando estas cinco funções principais, funciona como um centro crítico para sistemas de distribuição de energia de 10 a 12 kV.Zhejiang Deyan elétrico Co., Ltd.está localizada em Leqing, Wenzhou, Zhejiang. É especializada em P&D, produção e exportação de conjuntos completos de equipamentos de distribuição de alta e baixa tensão. Ela pode fornecer soluções abrangentes de painéis KYN28-12 padronizados e personalizados, com produtos adequados para condições de projeto em vários países estrangeiros na Ásia, África, América Latina, Oriente Médio e outras regiões.

1. Recepção de energia: entrada para alimentação de alta tensão

A recepção de energia é completada principalmente pelo gabinete de alimentação de entrada. A energia de alta tensão de 12 kV proveniente de subestações ou transformadores a montante é alimentada no compartimento de cabos do gabinete de alimentação de entrada por meio de cabos ou dutos de barramento e, em seguida, conectada aos barramentos principais dentro do compartimento de barramentos.

Adotando uma estrutura compartimentada com partições metálicas, o compartimento dos barramentos, o compartimento do disjuntor, o compartimento dos cabos e o compartimento dos instrumentos secundários são separados por barreiras metálicas. Isto reduz os riscos de falha de arco e garante uma entrada de energia de alta tensão segura e estável. Os comutadores KYN28‑12 fabricados pela Zhejiang Deyan Electric são compatíveis com redes de energia de 50 Hz/60 Hz e suportam várias especificações de corrente nominal. A personalização para ambientes de alta altitude, alta temperatura e poeira está disponível para atender às condições operacionais da rede no Sudeste Asiático, África, América Latina e outros países estrangeiros.

2. Distribuição de energia: fornecimento de energia para múltiplos circuitos de carga

Depois que a energia chega aos barramentos principais, a distribuição de energia é realizada através de gabinetes de alimentação de saída, gabinetes de acopladores de barramento e gabinetes de medição de PT. Os barramentos principais desviam a energia elétrica para circuitos de saída individuais para cargas a jusante, como transformadores de distribuição, motores de alta tensão, dispositivos fotovoltaicos conectados à rede e equipamentos de mineração.

São suportadas configurações de barramento único e de barramento único seccionado. Armários de alimentação de saída adicionais podem ser adicionados para expandir a capacidade de parques industriais, minas e estações de energia nova, permitindo a alocação racional de energia e maior confiabilidade do fornecimento de energia. A Zhejiang Deyan Electric pode concluir o projeto completo da solução de gabinete, montagem e testes de fábrica de escopo completo de acordo com os diagramas de linha única dos clientes, de modo a reduzir a pressão do comissionamento no local para projetos no exterior.

3. Controle de Circuito: Comutação de Circuito via Caminhão Disjuntor

O caminhão disjuntor a vácuo é o principal componente de controle do KYN28‑12. Possui três posições:

• Posição de serviço: Circuito primário fechado para alimentação normal;
• Posição de teste: Circuito primário isolado enquanto os circuitos de controle secundário permanecem energizados para depuração sem alta tensão;
• Posição removida: Caminhão totalmente extraído para isolamento galvânico completo para facilitar a manutenção e substituição.

Tanto a operação manual local quanto o fechamento/disparo elétrico remoto estão disponíveis para comutação de circuitos e transferência de carga. Um sistema mecânico completo de intertravamento de "cinco prevenção" evita operações incorretas, como inserção/retirada do caminhão sob carga ou abertura de portas em compartimentos energizados, eliminando riscos de segurança causados ​​por erro do operador. A Deyan Electric realiza a verificação completa dos intertravamentos mecânicos antes da entrega na fábrica para garantir uma operação segura e confiável no local.

4. Proteção de Circuito: Mitigação de Falhas Multinível para Isolamento de Circuito de Falhas

Intertravamentos mecânicos e sistemas de controle inteligentes coordenam-se com disjuntores a vácuo para lidar com falhas comuns de distribuição, incluindo curto-circuito, sobrecarga, falha à terra e tensão anormal:

• Proteção instantânea contra curto-circuito: Dispara em milissegundos após a ocorrência de curto-circuito para isolar circuitos defeituosos e restringir a propagação de falhas;
• Proteção contra sobrecarga: Disparo retardado sob sobrecarga sustentada para evitar danos por superaquecimento em cabos e equipamentos;
• Proteção contra falha à terra: Detecta faltas à terra monofásicas e aciona disparos ou alarmes contra riscos de vazamento;
• Proteção contra sobretensão/subtensão: Monitora a tensão do barramento através de TPs e corta a energia quando a tensão excede os limites, adequado para redes no exterior com flutuações severas de tensão.

O design compartimentado revestido de metal confina os arcos internos dentro de um único compartimento, evitando que falhas de ponto único se espalhem por todo o barramento e mantendo a fonte de alimentação para circuitos saudáveis. Os principais relés de proteção nacionais e internacionais podem ser configurados para atender às especificações técnicas de diferentes países.

5. Monitoramento de circuito: aquisição de dados em tempo real para operação e manutenção inteligentes

O monitoramento do circuito é implementado cooperativamente por transformadores de corrente (TCs), transformadores de tensão (TPs), medidores inteligentes, indicadores de linha viva e unidades de proteção. Os TCs coletam a corrente do circuito enquanto os TPs adquirem a tensão do barramento. Os dados operacionais são transmitidos para instrumentos secundários e dispositivos de proteção. Os operadores podem ler parâmetros em tempo real, incluindo tensão, corrente, potência e status do disjuntor; o sistema registra eventos de falha e emite sinais de alarme. Os indicadores de linha ativa fornecem avisos visuais claros sobre compartimentos de alta tensão energizados. Certas configurações suportam conexão SCADA para acesso remoto a dados e monitoramento de status, reduzindo a carga de trabalho de O&M no local para projetos no exterior. A Deyan Electric pode fornecer diagramas esquemáticos secundários completos e desenhos de fiação como documentos de apoio para facilitar a coordenação de construção para engenheiros EPC estrangeiros.

6. Vantagens para Projetos de Comércio Exterior

• Adaptabilidade ambiental: Faixa de temperatura operacional padrão: -15 ℃ ~ +40 ℃; projetos personalizados reduzidos para ambientes de alta altitude, alta temperatura, úmidos e empoeirados.
• Conformidade e certificação: Fabricado de acordo com os padrões internacionais IEC 62271. CE, ISO 9001 e outros certificados estão disponíveis para aceitação de projetos e desembaraço aduaneiro.
• Construção modular: Gabinete montado em chapa de aço de alumínio galvanizado processado por CNC. Instalação simples; os caminhões modulares facilitam a substituição de peças sobressalentes e reduzem os custos de manutenção.
• Serviço único: O escopo abrange projeto de soluções, fabricação, testes de fábrica, embalagens em condições de navegar e entrega de documentos técnicos. A personalização OEM / ODM é suportada. A classe de proteção, a configuração do circuito e a frequência de 50 Hz/60 Hz podem ser personalizadas conforme necessário.

Resumo

O painel KYN28‑12 recebe energia elétrica por meio de unidades de alimentação de entrada e distribui energia por meio de sistemas de barramentos. Os caminhões disjuntores a vácuo realizam o controle do circuito; relés de proteção baseados em microprocessadores realizam proteção contra falhas; CTs, TPs e componentes inteligentes secundários permitem o monitoramento do circuito. A coordenação destas cinco funções garante uma operação segura e confiável de sistemas de distribuição de energia de 12 kV. Como fabricante de equipamento original,Zhejiang Deyan elétrico Co., Ltd.pode fornecer a EPCs e empreiteiros de engenharia no exterior serviços completos de fornecimento e personalização para painéis KYN28-12, servindo como um parceiro confiável para projetos de distribuição de média tensão no exterior.
