Unidade principal em anel ou subestação tipo caixa: o que seu projeto precisa?

Em projetos de distribuição de 10-35kV, a unidade principal em anel (RMU) e a subestação tipo caixa são frequentemente mencionadas na mesma revisão de projeto. Como ambos são compactos e fabricados de fábrica, às vezes são tratados como opções concorrentes. Eles não são. A decisão se resume a uma pergunta sobre o nó que você está planejando: esse ponto precisa reduzir a tensão e distribuir energia de baixa tensão ou só precisa comutar, seccionar e conectar linhas?Zhejiang Deyan Electric Co., Ltd., que fabrica ambas as linhas de produtos, estabelece os limites práticos abaixo.

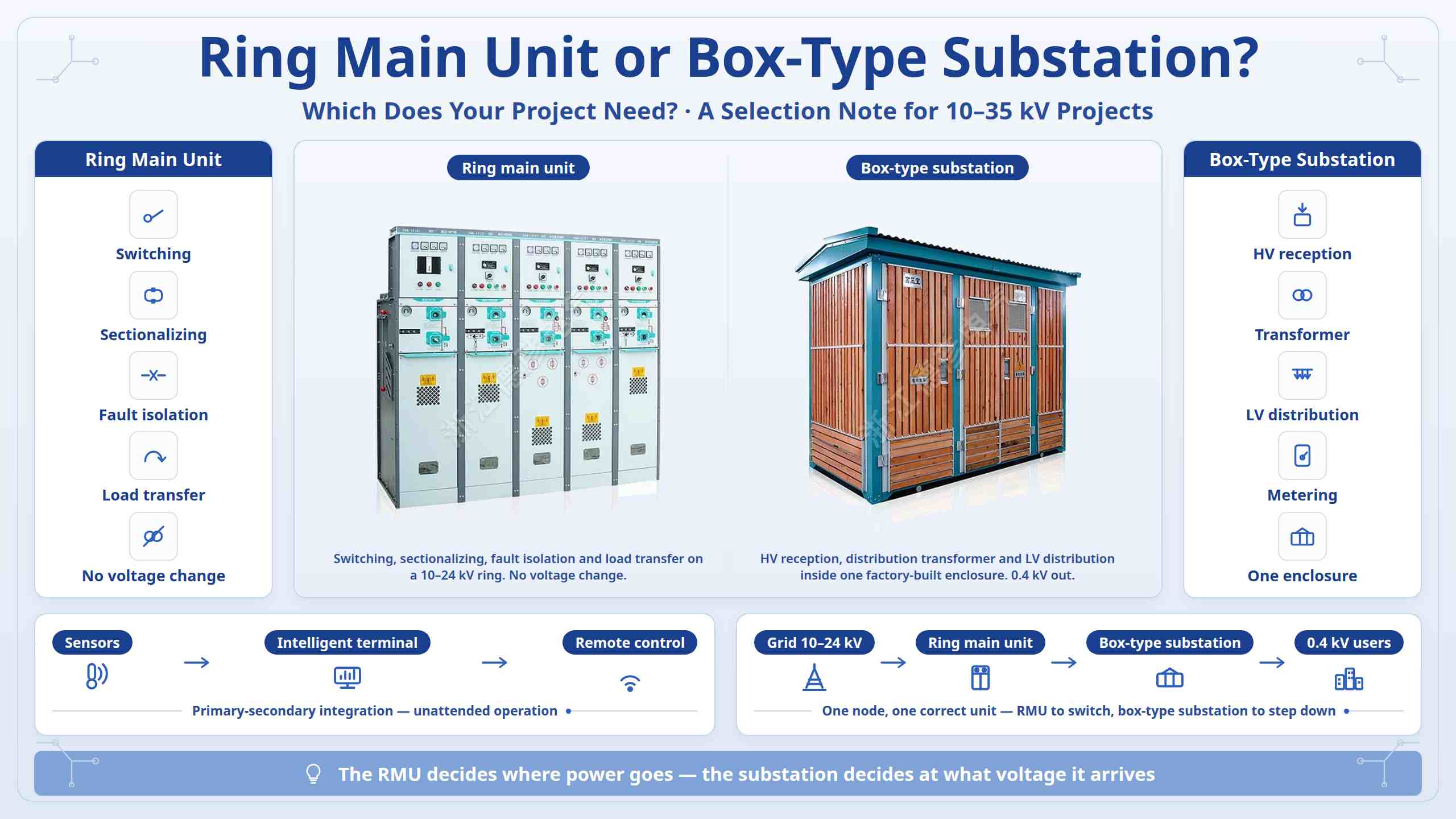

I. Dois trabalhos diferentes

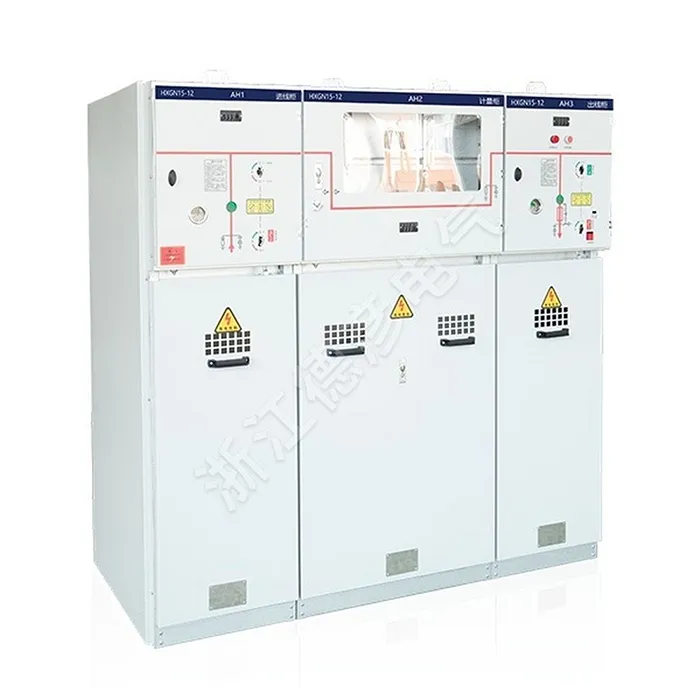

Uma unidade principal em anel é um painel de distribuição em invólucro metálico usado em redes em anel de média tensão de 10-24kV. Seus componentes internos são chaves seccionadoras em carga, chaves de aterramento e fusíveis. Ele realiza comutação, seccionamento de linha, isolamento de faltas e transferência de carga, de forma que uma falta em uma seção do cabo possa ser eliminada sem interromper a alimentação para o restante do anel. Não altera a tensão.

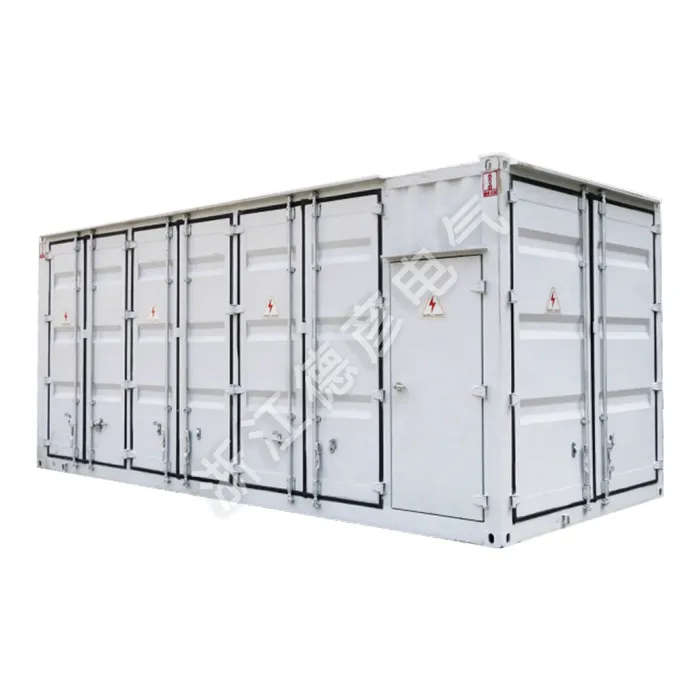

Uma subestação tipo caixa integra recepção de energia de alta tensão, um transformador de distribuição e distribuição de energia de baixa tensão – juntamente com medição e gabinete – em uma estrutura de aço móvel totalmente fechada. É pré-fabricado na fábrica, entregue como uma unidade inteira e sua saída é energia de baixa tensão para os usuários finais.

Em uma linha: uma RMU decide para onde vai a energia; uma subestação tipo caixa decide em que tensão ela chega e como é distribuída.

II. Combinando o modelo com o seu cenário

Renovação de cabos urbanos com fornecimento de anel de alimentação duplo e sem necessidade de redução local para uma RMU. Os pontos de carga que necessitam de energia de saída de 0,4 kV – bairros residenciais, oficinas, zonas comerciais, estações de carregamento – exigem uma subestação tipo caixa. Locais externos, estreitos, úmidos ou empoeirados favorecem uma RMU isolada a gás, cujo tanque selado resiste à condensação, poeira e névoa salina com muito menos inspeção. Os projetos fotovoltaicos, de armazenamento e de pilha de carregamento usam ambos: subestações de caixa elevadora e gabinetes conectados à rede cuidam da conversão e da conexão à rede, enquanto as RMUs isoladas a gás cuidam da coleta e comutação dentro de uma área controlada.

III. Na maioria dos projetos, eles trabalham juntos

Dentro de muitas subestações do tipo caixa, as unidades de entrada e saída de alta tensão são elas próprias unidades principais em anel com chaves seccionadoras de carga. A RMU é o componente de comutação; a subestação é o invólucro que agrega transformação e distribuição de baixa tensão ao seu redor. A fronteira é, portanto, prática e não competitiva – se um nó apenas muda e secciona, especifique uma RMU; se também precisar descer e distribuir, especifique uma subestação tipo caixa; e se essa estação também fizer parte de uma rede em anel, as duas serão especificadas em conjunto. A direção principal atual para ambos é a integração primário-secundário: sensores e unidades de monitoramento dentro do gabinete, combinados com um terminal de distribuição inteligente externo, permitindo upload de dados em tempo real, localização e isolamento automático de falhas, controle de comutação remota e operação autônoma.

4. O que verificar antes de confirmar o modelo

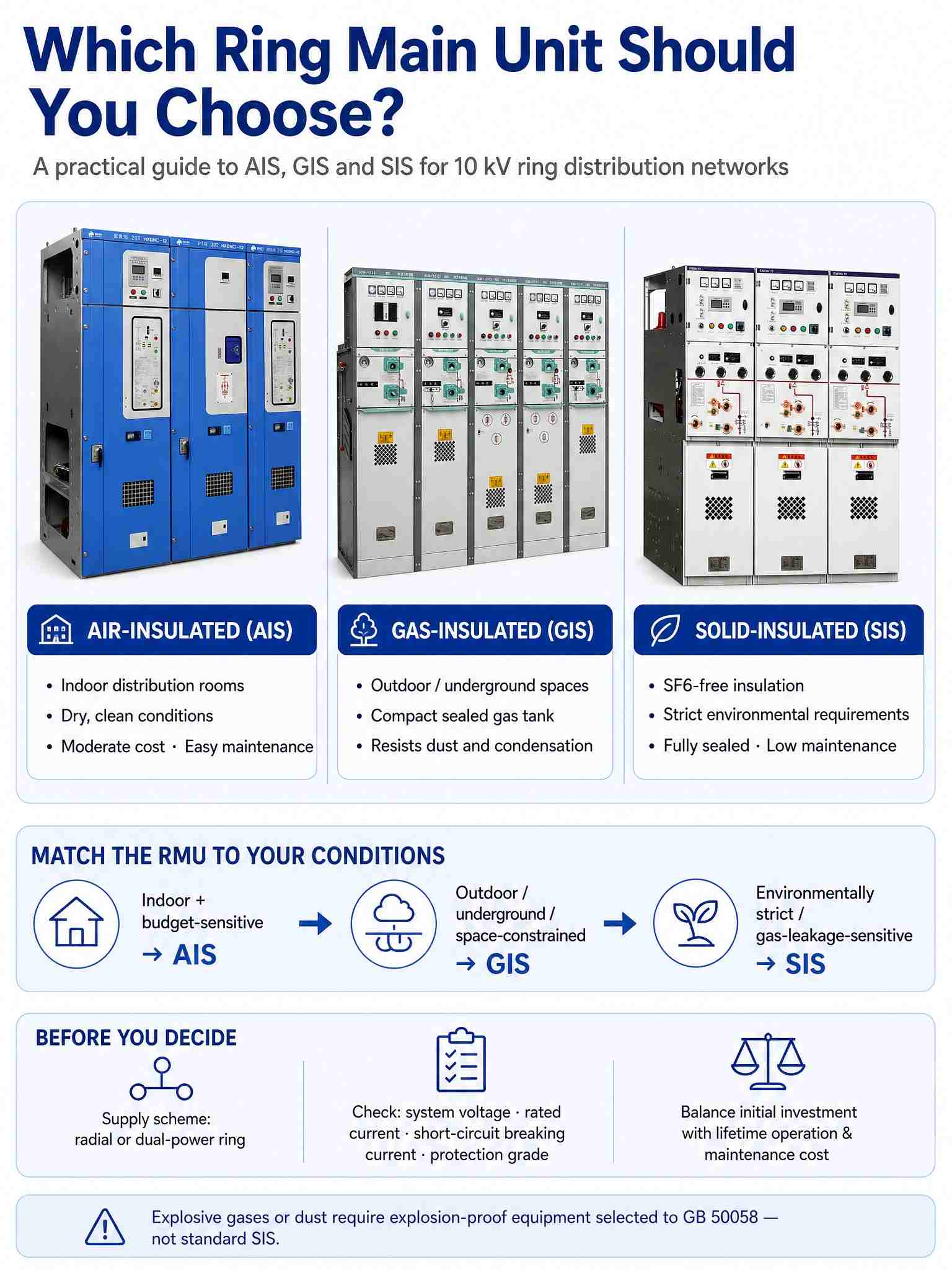

Estabeleça primeiro se a rede é radial ou anel de potência dupla – isso por si só determina se uma RMU é necessária. Em seguida, verifique a tensão nominal (10/24/35kV), a corrente nominal e a corrente de interrupção de curto-circuito com configurações de proteção coordenadas; condições do local, incluindo espaço, umidade, poeira, névoa salina e grau de proteção, com equipamento à prova de explosão conforme GB 50058, quando necessário; e requisitos de carga, como capacidade do transformador, circuitos de saída e possível realocação. Compare o custo inicial com o custo do ciclo de vida: equipamentos isolados a ar são adequados para locais internos secos com equipe de manutenção dedicada, enquanto equipamentos isolados a gás custam mais antecipadamente, mas reduzem a manutenção em locais externos ou difíceis de inspecionar.
