O que é aparelhagem? Função e Tipos

Na maioria das vezes, as pessoas não pensam nos sistemas invisíveis por trás da eletricidade. Você aperta um interruptor, as luzes funcionam, simples. Mas escondidos em segundo plano, existem dispositivos que garantem que nada de perigoso aconteça. Essa coisa, ou melhor, essa coleção de coisas, é chamada de comutador. Agora, se você perguntar a dez pessoas diferentes o que é um painel de distribuição, é provável que a maioria não lhe dê uma resposta direta. Alguns podem dizer “é a caixa do disjuntor”, outros podem apenas encolher os ombros. Mas a verdade é que os equipamentos de distribuição estão em toda parte, desde a sua casa até uma usina gigante. É como um guarda-costas da eletricidade.

O que é aparelhagem?

Então, vamos simplificar. O quadro é basicamente o kit de equipamentos elétricos que cuida dos circuitos. Podem ser interruptores, disjuntores, fusíveis, isoladores, relés. Todos eles estão sob este guarda-chuva. Quando algo dá errado em um sistema, ele atua como um guardião e impede que o problema se espalhe. É por isso que, se você perguntar o que é um painel em uma linha, você poderia dizer: é a armadura de segurança da energia elétrica.

Às vezes, as pessoas usam a frase o que é um painel elétrico, mas significa a mesma coisa. Se você viu aqueles gabinetes cinza em um porão ou subestação, isso é um painel elétrico. Dentro deles estão as peças que mantêm o uso da eletricidade seguro. Em casa é pequeno. Em um hospital ou fábrica, é enorme. Mas está tudo sob a mesma ideia.

Você não pode separar as duas palavras: equipamento de manobra e proteção. Eles andam de mãos dadas. A proteção é a razão pela qual o painel existe em primeiro lugar. Se houver uma sobrecarga ou falha, a proteção entra em ação instantaneamente. Pense nas portas corta-fogo de um edifício: uma área pode ter fumaça ou chamas, mas as portas impedem que elas se espalhem. O quadro é assim, só com eletricidade.

Função do painel explicada

Os painéis de distribuição desempenham um papel central em todos os sistemas elétricos, garantindo uma distribuição de energia segura e eficiente. Seu objetivo principal é gerenciar a eletricidade para que ela flua de maneira confiável, sem interrupções ou riscos. Ao combinar controle, proteção e isolamento, o painel mantém os equipamentos e as pessoas seguras, ao mesmo tempo em que mantém operações tranquilas em configurações residenciais, comerciais e industriais.

1. Controle do Fluxo de Potência

A primeira e mais visível função do painel é controlar o fluxo de energia. Ele permite que os operadores liguem e desliguem os circuitos com segurança, garantindo que a eletricidade só flua quando necessário. Este controle é crucial tanto em operações de rotina quanto em situações de emergência, ajudando a manter a eficiência e o bom desempenho do sistema.

2. Proteção contra falhas

O painel fornece proteção desconectando circuitos durante falhas, como sobrecargas ou curtos-circuitos. Isso evita danos ao equipamento e reduz os riscos de incêndio ou choque. Dispositivos de proteção como disjuntores e relés atuam instantaneamente, garantindo que o sistema elétrico permaneça seguro e operacional mesmo quando surgem problemas inesperados.

3. Isolamento para Manutenção

Outra função crítica é o isolamento. O painel permite que certas seções de um sistema elétrico sejam desconectadas com segurança para que os engenheiros possam realizar inspeções, testes ou reparos sem contato com fios energizados. Este isolamento garante a segurança dos trabalhadores e a interrupção mínima do resto do sistema.

4. Espinha dorsal da segurança elétrica

Juntos, controle, proteção e isolamento formam a espinha dorsal da segurança elétrica. Sem comutadores, a distribuição confiável de energia não seria possível. Estas funções mantêm os sistemas estáveis, minimizam os riscos e garantem que a manutenção pode ser feita sem perigo, tornando os comutadores uma parte vital de qualquer rede de energia.

Exemplos de painéis de distribuição

Existem inúmeros exemplos de painéis de distribuição. A caixa do disjuntor da sua casa? Esse é um. O grande painel dentro de um shopping? Outro. Nas indústrias, você encontrará painéis de média tensão. Do lado da transmissão, marcha ainda maior. Os exemplos mudam, mas o princípio é sempre o mesmo.

Tipos de comutadores

Agora, o painel vem em muitas formas. Não há tamanho único. Os tipos de comutadores dependem principalmente da tensão e de onde são usados. Cada tipo possui alguns recursos exclusivos que o tornam adequado para um ou outro uso.

Aparelhagem de baixa tensão

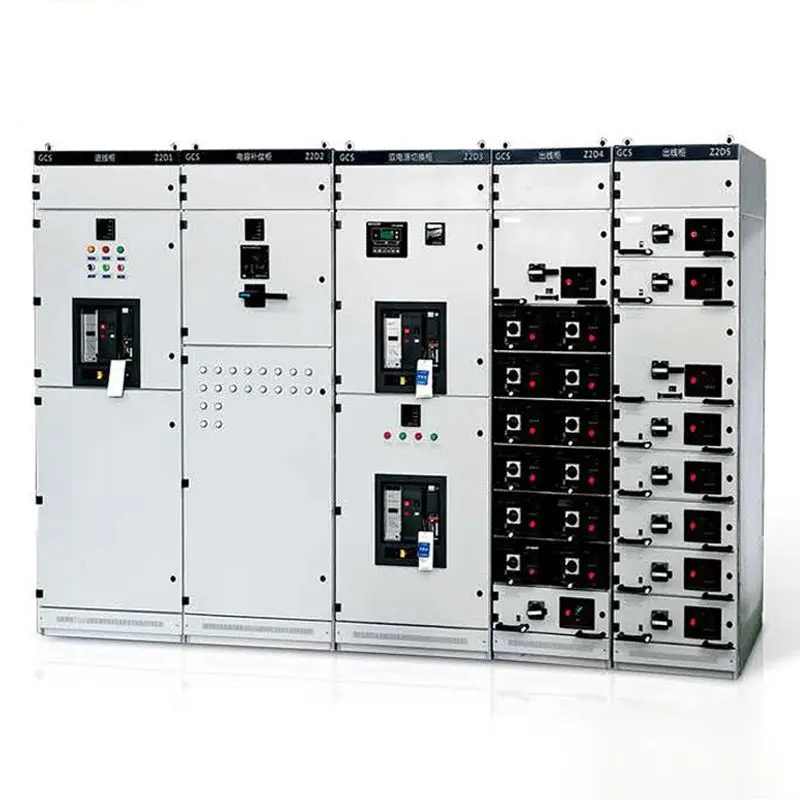

O mais comum é o painel de distribuição de baixa tensão. Qualquer coisa até 400 volts cabe aqui. Casas, escritórios, pequenas lojas – você escolhe. Este é o equipamento que protege a vida cotidiana. Disjuntores, fusíveis e relés são incluídos nessas unidades. Você pode não pensar neles até que um disjuntor dispare, mas eles estão sempre trabalhando silenciosamente.

Aparelhagem de Média Tensão

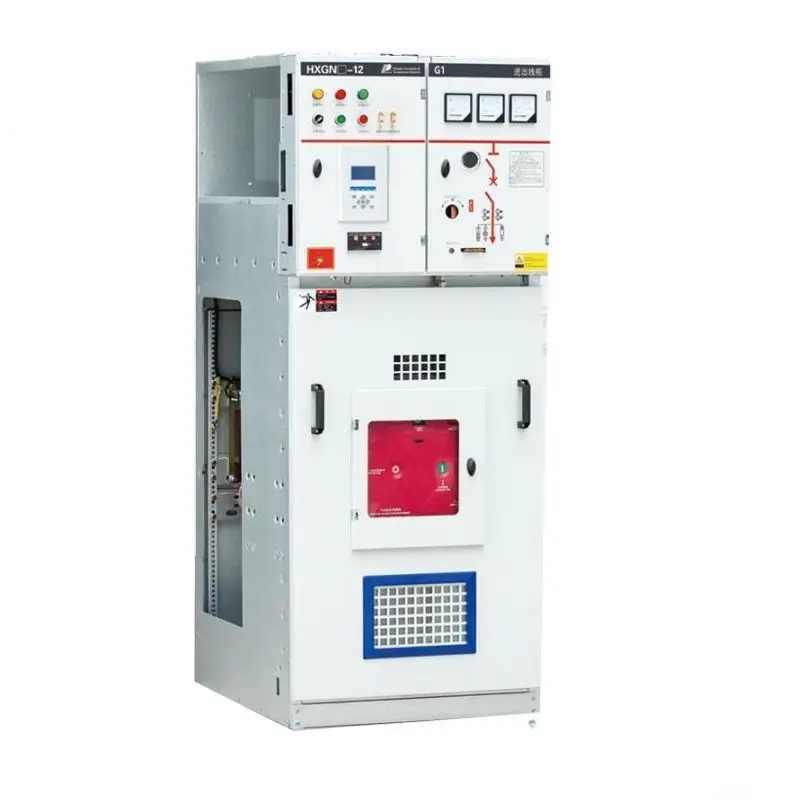

O próximo é o painel de distribuição de média tensão. Isso está entre 1 kV e 35 kV. Você encontrará isso nas indústrias, nos hospitais, nas subestações que distribuem eletricidade para milhares de residências. Os equipamentos de média tensão são mais pesados, construídos para suportar cargas maiores. Quando a estabilidade é crítica, como numa sala de operações, este equipamento garante que a energia permaneça segura e estável.

Aparelhagem de alta tensão

Então você tem equipamento de alta tensão. Esta é a grande coisa. Do tipo que fica em linhas de transmissão e conecta regiões inteiras. As falhas aqui são perigosas e caras. É por isso que o painel de alta tensão é projetado com isolamento extremo e ação protetora muito rápida. Mesmo princípio, escala maior.

Interior vs Exterior

Existem também tipos de comutadores com base no local onde estão instalados. As unidades internas são mantidas seguras dentro dos edifícios, longe das intempéries. As unidades externas são robustas, geralmente em subestações, construídas para sobreviver à chuva, poeira e calor.

Ar, gás, óleo isolado

Por fim, outra forma de agrupá-los é por isolamento. O painel isolado a ar é barato e amplamente utilizado. Isolado a gás, geralmente com SF6, é compacto e confiável onde o espaço é apertado. Os equipamentos isolados a óleo são mais antigos, mas ainda existem em algumas redes. Todos os três são válidos, dependendo da necessidade.

Conclusão

Então, o que é comutador? É o conjunto de dispositivos que mantém a eletricidade segura, controlada e confiável. Desde comutadores de baixa tensão em residências até comutadores de média tensão nas indústrias, até sistemas de transmissão, o papel é o mesmo. A função do painel é controlar, proteger e isolar. O princípio de funcionamento do quadro é simples, mas eficaz: detectar a falha, sinalizar o disjuntor, desligá-lo, proteger o resto. Observe os componentes do painel, disjuntores, relés, fusíveis, isoladores e você verá como cada um desempenha um papel. Sem eles, os sistemas elétricos não seriam apenas inseguros, mas também seriam impossíveis de operar.
