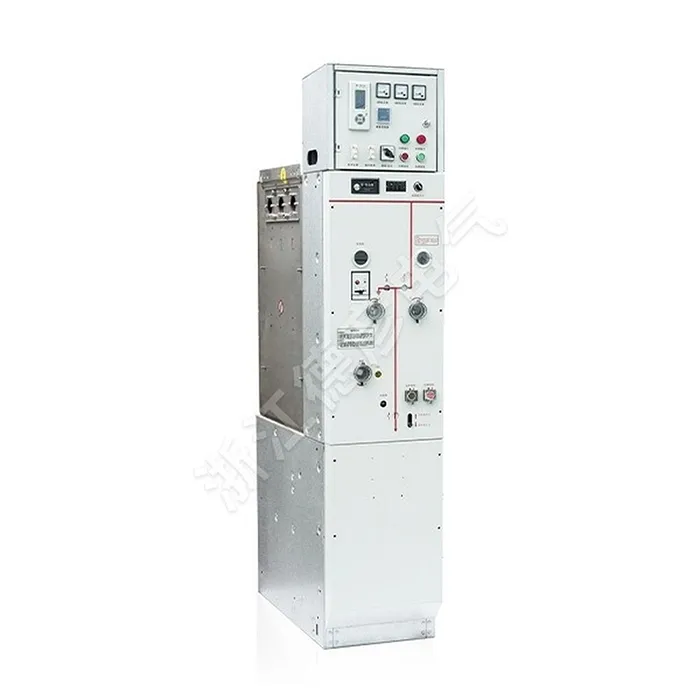

Painel de distribuição em invólucro metálico isolado a gás ecologicamente correto

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. O painel mental fechado, isolado a gás, ecologicamente correto é um painel metálico compacto e ecológico, isolado a gás, para distribuição secundária de 12kV. Ele utiliza um meio isolante à base de ar seco ou nitrogênio, eliminando o SF6 para reduzir a pegada de carbono. Projetado para redes urbanas e redes de energia comerciais, garante alta confiabilidade, segurança e operação livre de manutenção.

Enviar consulta

Descrição do produto

O painel metálico isolado a gás e ecologicamente correto atende às demandas modernas de distribuição de energia inteligente, segura e sustentável. O painel metálico isolado a gás, ecologicamente correto, de design altamente modular, suporta monitoramento remoto e otimização da rede. Fabricado localmente com tecnologia avançada, ele oferece uma solução competitiva e econômica com prazos de entrega mais curtos, sendo fortemente aclamada pelos usuários.

Parâmetro do produto (especificação)

Projeto		Unidade	Disjuntor	Interruptor de carga
Tensão nominal		kV	12	12
Corrente nominal		A	630	630
Frequência nominal		Hz	50	50
Nível de isolamento nominal	1 min Tensão suportável de frequência de energia (fase-fase e fase-terra)	KV	42	42
	1 min de tensão suportável de frequência de energia (quebra de isolamento)		48	48
	Tensão suportável de frequência de energia (circuitos auxiliares e de controle)		2	2
	Tensão suportável ao impulso atmosférico (fase-fase e fase-terra)		75	75
	Tensão suportável ao impulso de raio (quebra de isolamento)		85	85
Corrente nominal de interrupção de curto-circuito		KÁ	20
Corrente nominal de fechamento de curto-circuito		KÁ	50
Corrente suportável nominal de curto prazo		KÁ	20
Duração nominal do curto-circuito		S	4
Corrente suportável de pico nominal		KÁ	50
Corrente de transferência		A	-	-
Sequência Operacional Nominal		-	0-0,3s-CO-180s-CO
Pressão de inflação nominal (pressão manométrica a 20°C)		MPa	0.02
Pressão Funcional Mínima (Pressão Manométrica a 20°C)		MPa	0
O dispositivo de alívio de pressão libera pressão (pressão manométrica a 20°C)		MPa	0.16
Taxa anual de vazamento		-	≤ 0,01%
Vida mecânica		Segundo	10000	10000
Resistência do circuito principal		μΩ	≤150	≤150

Característica e aplicação do produto

Isolamento Eco-Consciente

Gabinete selado e livre de manutenção

Pegada compacta

Segurança aprimorada do pessoal

Compatibilidade com redes inteligentes

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo
