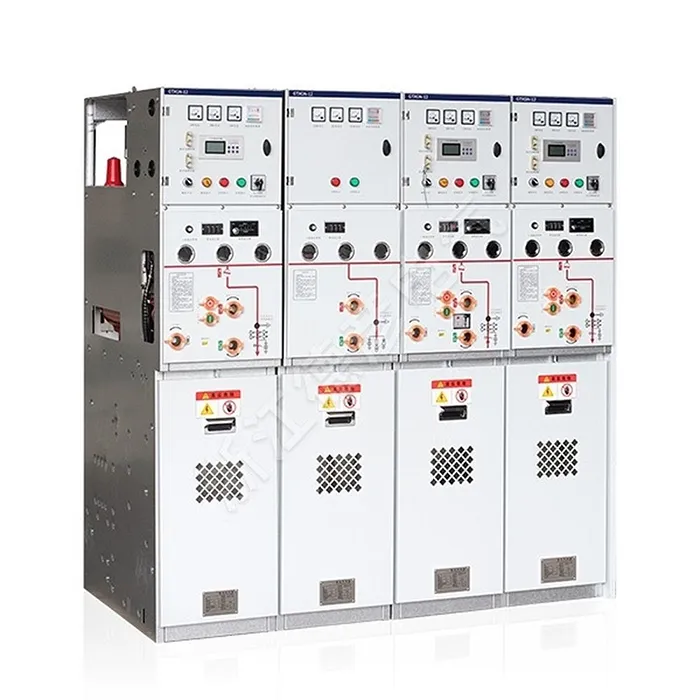

Quadro principal de anel com isolamento metálico CA

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. O painel principal de anel com isolamento metálico CA é uma unidade compacta e isolada a ar para distribuição confiável de energia secundária de 10-12kV. Projetado para sistemas principais em anel, garante comutação segura de carga, isolamento de falhas e fornecimento de energia contínuo. Seu design robusto e modular oferece fácil manutenção e é ideal para redes urbanas, áreas industriais e complexos comerciais que exigem desempenho de rede confiável e econômico.

Enviar consulta

Descrição do produto

O painel principal de anel com isolamento metálico AC é uma solução totalmente isolada, vedada e livre de manutenção. Esta unidade integra todas as partes energizadas em um único bloco moldado em epóxi, garantindo total imunidade a ambientes agressivos. A confiável Unidade Principal Ring é ideal para diversas aplicações, desde redes urbanas até locais exigentes, como túneis e aeroportos. Com seu design compacto e seguro, este painel com isolamento sólido garante confiabilidade e segurança operacional.

Parâmetro do produto (especificação)

Projeto	Unidade	Parâmetros
rotina
Tensão nominal	kV	12
Frequência nominal	hertz	50
Tensão suportável de frequência de energia	kV/min	42/48
Tensão de impulso relâmpago	kV	75/85
Duração do Arco	S	≥0,5
Classificação IP para componentes (excluindo gabinetes de medição)		IP67
Classificação de proteção do gabinete		IP4X
Classificação de proteção do compartimento		IP2X
Tensão operacional da fonte de alimentação	V	DC24、48、110、220
Tensão operacional da fonte de alimentação	V	AC110、220
Sistema de barramento
Corrente nominal	A	630(1250)
Corrente suportável nominal de curto prazo	kA/s	20/4(25/4)
Corrente suportável de pico nominal	ka	50(63)
Corrente suportável de pico nominal	ka	50
Unidade de chave de carga
Corrente nominal	A	630
Corrente nominal de fechamento de curto-circuito	KÁ	50
Corrente suportável nominal de curto prazo	KA/S	20/4
Vida Mecânica do Interruptor de Carga	Segundo
Vida Elétrica de Chaves de Carga	segundo	E3
Descarga Parcial	computador	≤5
Unidade de disjuntor
Corrente nominal	A	630(1250)
Corrente nominal de interrupção de curto-circuito	KÁ	20(25)

Projeto	Unidade	Parâmetros
Corrente nominal de fechamento de curto-circuito	ka	50(63)
Corrente suportável nominal de curto prazo	kA/S	20/4(25/4)
Vida Mecânica dos Disjuntores	segundo	20000
Vida útil dos disjuntores	segundo	E2
Sequência Operacional Nominal		0-0,3s-CO-180s-CO
Descarga Parcial	PC	≤5
Unidade elétrica combinada de interruptor de carga e fusível
Corrente nominal (máximo)	A	200
Corrente nominal de interrupção de curto-circuito	ka	31.5
Corrente nominal (máximo)	KÁ	80
Descarga Parcial	PC	3150
Interruptor de desconexão
Corrente nominal	A	630/1250
Corrente suportável nominal de curto prazo	KÁ	20/25
Duração nominal de curto prazo	S	4
Corrente suportável de pico nominal	ka	50/63
Vida mecânica	Segundo	3000
Chave de aterramento
Corrente nominal	A	630/1250
Corrente suportável nominal de curto prazo	K	20/25
Duração nominal de curto prazo	S	4
Corrente suportável de pico nominal	k	50/63
Corrente nominal de fechamento de curto-circuito (pico)	KÁ	50
Ciclos de corrente nominal de fechamento de curto-circuito	Segundo	2
Vida mecânica	Segundo	3000

Característica e aplicação do produto

Locais de aplicação

Isolamento Sólido para Maior Segurança e Ecologia

Design compacto e que economiza espaço

Altamente confiável em condições adversas

Operação Livre de Manutenção

Configuração flexível e expansível

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

AC Metal-Insulated Ring Main Switchgear
