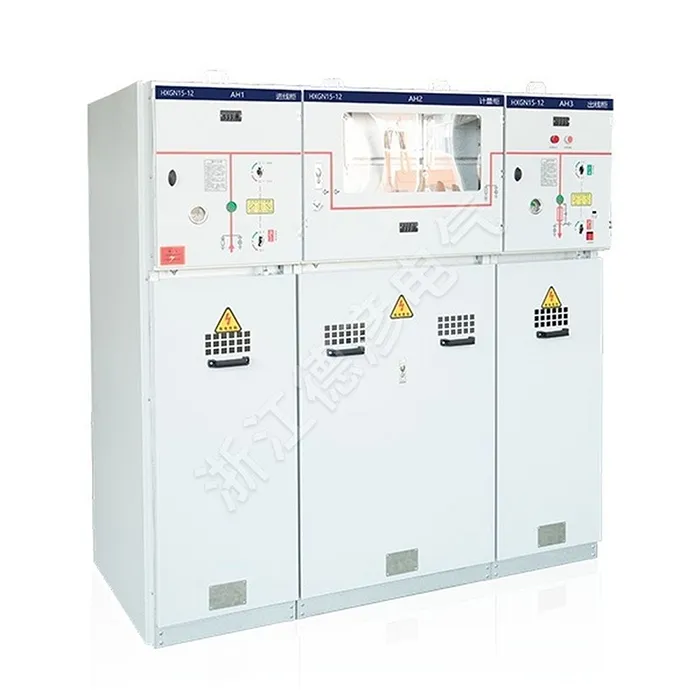

Quadro principal de anel metálico CA

A Deyan Electric é um fornecedor elétrico industrial profissional com P&D, produção e serviços integrados. O painel principal de anel metálico AC é uma solução compacta e confiável para distribuição de energia secundária em redes de 10-12kV. Seu design robusto revestido de metal garante segurança e durabilidade, ideal para sistemas principais em anel em redes urbanas, plantas industriais e complexos comerciais. Esta unidade fornece comutação de carga eficiente, isolamento confiável de falhas e requer manutenção mínima, garantindo fornecimento de energia contínuo e maior segurança operacional

Enviar consulta

Descrição do produto

O painel principal de anel metálico CA é uma solução de painel compacto e confiável projetada para redes de distribuição de 12kV, 50Hz. O painel principal de anel metálico CA está em conformidade com os padrões IEC 62271-200 e GB 3906 e pode ser configurado com componentes principais da ABB ou interruptores domésticos de alto desempenho (SFL-12/24). Apresentando um gabinete rebitado com precisão com proteção IP3X e intertravamentos mecânicos robustos, garante operação segura e evita operação incorreta. A unidade é leve, de fácil manutenção e adequada para aplicações em redes urbanas e rurais.

Parâmetro do produto (especificação)

Número	Nome	Unidade	Parâmetros
1	Tensão nominal	kV	12
2	Frequência nominal	Hz	50
3	Corrente nominal do barramento principal / Corrente nominal máxima do fusível	A	630,125
4	Circuito principal e circuito de aterramento com corrente suportável de curta duração	kA/s	20,3
5	Corrente nominal de pico suportável do circuito principal e do circuito de aterramento	KÁ	50
6	Corrente nominal de fechamento de curto-circuito do circuito principal e do circuito de aterramento	ka	50
7	Ciclos de interrupção de capacidade total para chaves de carga	Segundo	100
8	Corrente de quebra de fusível	ka	31,5,40
9	Corrente nominal de interrupção em malha fechada	A	630
10	Corrente de transferência nominal	A	630
11	Vida mecânica	segundo	2000
12	1 min Tensão suportável de frequência de energia (pico) relativa ao aterramento/quebra de isolamento	kV	42,48
13	Tensão suportável ao impulso atmosférico (pico) fase-fase, fase-terra/ruptura de isolamento	kV	75,85
14	Tensão suportável de frequência de energia de 1 minuto do circuito secundário	kV	2
15	Classificação de proteção		IP3X

Característica e aplicação do produto

Design robusto fechado em metal

Compacto e que economiza espaço

Comutação de carga confiável e isolamento de falhas

Operação e manutenção simples

Ampla compatibilidade de aplicativos

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shoppings, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

AC Metal-Enclosed Ring Main Switchgear
