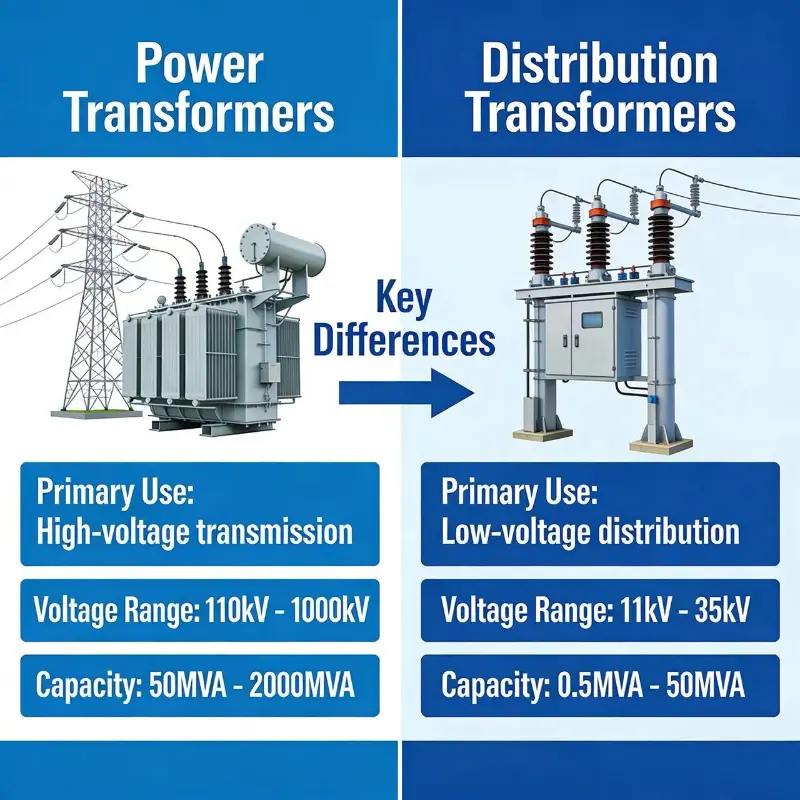

Qual é a diferença entre um transformador de potência e um transformador de distribuição?

Os transformadores de potência são conectados principalmente na rede de transmissão onde são basicamente utilizados em tensões mais altas, enquanto os transformadores de distribuição são utilizados no final da distribuição, portanto sempre enfrentam níveis de tensão baixos.

Agora chegando às diferenças

1. Como são usados ​​em redes de transmissão, geralmente operam em > 33 KV, enquanto os transformadores de distribuição são geralmente conectados em < 33 KV.

2. Devido à classificação de tensão mais alta, o nível de isolamento dos transformadores de potência é muito alto, enquanto o dos transformadores de distribuição é baixo.

3. As flutuações de carga são menores nos transformadores de potência, enquanto são maiores nos transformadores de distribuição, pois estão diretamente conectados à carga.

4. Transformadores de potênciasão projetados de forma que possam suportar perda de Cu e perda de ferro por 24 horas, portanto, seu mecanismo de resfriamento é muito forte, enquanto nos transformadores de distribuição a perda de Cu ocorre com base no ciclo de carga, enquanto a perda de ferro está sempre presente.

5. Ao projetar transformadores de potência, toma-se cuidado para que a perda de cu em plena carga seja menor. Enquanto nos transformadores de distribuição as perdas de ferro são mantidas mínimas.

6. Em transformadores de potência, as classificações são mais altas, portanto, usamos núcleo superior como núcleo de aço CRGO, enquanto em transformadores de distribuição é usado aço amorfo.

7. Como o CRGO STEEL pode transportar mais fluxo por unidade de peso, o peso específico dos transformadores de potência é menor que o dos transformadores de distribuição.

8. Os transformadores de potência são projetados para atingir eficiência máxima em plena carga. Portanto, de acordo com a condição de eficiência máxima - perda de cobre em plena carga dos transformadores de potência = perda de ferro.

· Enquanto nos transformadores de distribuição consideramos que ele é carregado até 70 - 75 por cento da saída nominal como média, portanto, ele é projetado para atingir eficiência máxima de 70 - 75 por cento, portanto, de acordo com a fórmula de eficiência máxima -

perda de cobre em plena carga = 2* perda de ferro.

Fórmula- para eficiência máxima em transformadores (x ^ 2 * perda cu = perda de ferro) onde x é a carga do transformador.

1. Portanto, para transformadores de potência, a carga é de 100%, portanto, perda de Cu = perda de ferro.

2. Para transformadores de distribuição, a carga é de 70%, portanto, 0,7 ^ 2 * Perda de Cu = perda de ferro, portanto, perda de Cu = 2 * perda de ferro.
