Aparelhagem extraível de baixa tensão

A Deyan Electric é um fornecedor profissional com vasta experiência em fabricação de aparelhos elétricos industriais. O painel de distribuição extraível de baixa tensão é um sistema modular e flexível para distribuição de energia e controle de motores. Apresentando unidades extraíveis padronizadas, garante alta segurança, fácil manutenção e desempenho confiável em aplicações industriais e comerciais de até 690V.

Enviar consulta

Descrição do produto

O conjunto de manobra extraível de baixa tensão baseado na série MNS da ABB Suíça, nosso conjunto de manobra extraível de baixa tensão aprimorado representa tecnologia avançada no mercado chinês. Apresentando design modular padronizado e intertravamento mecânico confiável para gavetas, garante uma operação segura.

O painel de distribuição extraível de baixa tensão classificado para sistemas de 400 V/660 V CA até 5.000 A em configurações trifásicas de cinco fios, é adequado para usinas de energia, subestações, instalações industriais e edifícios comerciais. O sistema controla a geração, distribuição, conversão e consumo de energia, com gabinetes opcionais de compensação de capacitores para energia reativa. Está em conformidade com os padrões GB7251.1 e IEC60439

Parâmetro do produto (especificação)

Número de série	Nome		GB7251.1-2005 Conjuntos de manobra e controle de baixa tensão (TTA)
Número de série	Nome		IEC 60439 Conjuntos de manobra e controle de baixa tensão
1	Categoria de sobretensão		IV III
2	Nível de poluição		3
3	Tensão nominal de operação (Ue) (V)		400/660
4	Tensão nominal de isolamento (Ui) (V)		660/1000
5	Frequência nominal (Hz)		50(60)
6	Barramento horizontal	Corrente nominal	≤5000A
7		Corrente suportável nominal de curta duração (LCW) (kA)	50, 65, 80 (RMS de 1 segundo)
8		Corrente suportável de pico nominal (lpk) (kA)	105.140.176 (valor máximo de 0,1s)
9	Barramento vertical	Corrente operacional máxima nominal	≤ 1000A
10		Corrente suportável nominal de curto prazo	50kA
11		Corrente suportável de pico nominal	105kA
12	Classificação de proteção de entrada		IP30 IP40 (Nota Especial)

Característica e aplicação do produto

Design Modular Avançado

Operação extraível segura

Capacidade de alto desempenho

Proteção Abrangente

Conformidade com padrões internacionais

Locais de aplicação

◇ Subestações secundárias compactas

◇ Pequenas empresas industriais e de mineração

◇ Usinas eólicas

◇ Hotéis, shopping centers, edifícios de escritórios, centros comerciais, etc.

◇ C- Unidade de comutação de carga

◇ Unidade de conexão de cabo D-Direct

◇ Unidade de conexão direta de cabo com chave de aterramento

◇ F- Unidade combinada interruptor-fusível de carga

◇ V- Unidade de disjuntor a vácuo

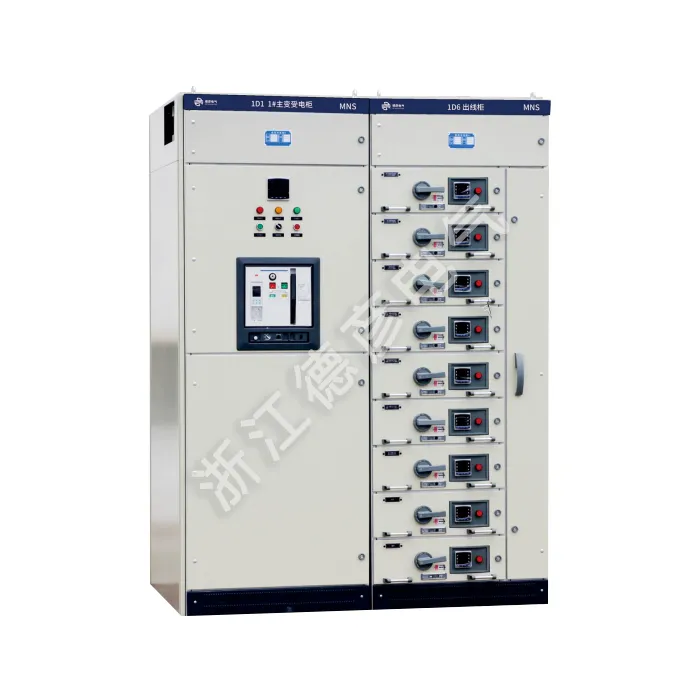

Low-Voltage Draw-Out Switchgear
